Изготовление бонок под заказ
Токарные автоматы продольного и поперечного точения с ЧПУ. Стабильная геометрия в серии, точность до IT6, протоколы замеров и сертификаты на материал.
ПРЕИМУЩЕСТВА
ИЗГОТОВЛЕНИЯ БОНОК ИЗ МЕТАЛЛА
ПОВТОРЯЕМОСТЬ
В СЕРИИ
Управляющая программа не меняется на протяжении всей партии. Каждая бонка повторяет первую с точностью до микрона.
ГАРАНТИЯ НА ПАРТИЮ
При браке по нашей вине — бесплатная переделка бонок и компенсация транспортных расходов заказчика.
ПАСПОРТ НА МАТЕРИАЛ
К каждой партии бонок прилагаем сертификаты на пруток, протоколы замеров и заключение ОТК.
СРОКИ В ДОГОВОРЕ
Фиксируем дату отгрузки бонок в спецификации. За просрочку по нашей вине — штрафные санкции за каждый день.
МАСШТАБИРОВАНИЕ
Увеличим объём партии бонок в 2–3 раза без потери качества. Парк станков держит резерв мощностей.
ОТРАСЛИ ПРИМЕНЕНИЯ БОНОК
Изготавливаем бонки и втулки для предприятий из разных отраслей промышленности:
Машиностроение
Дистанционные и переходные бонки для узлов станков, редукторов и промышленного оборудования.
Приборостроение
Латунные и бронзовые бонки с высокой точностью посадки для измерительных приборов и электроники.
Гидравлика и пневматика
Бонки-штуцеры с резьбой и уплотнительными канавками для гидро- и пневмосистем высокого давления.
Нефтегазовая отрасль
Нержавеющие бонки для арматуры, фланцевых соединений и оборудования в агрессивных средах.
Медицинская техника
Бонки из нержавейки и титана для хирургических инструментов, имплантов и диагностического оборудования.
Авиастроение
Лёгкие алюминиевые и титановые бонки для бортовых систем, шасси и интерьеров воздушных судов.
Автомобилестроение
Серийные бонки для тормозных систем, подвески и элементов кузова — тиражи от 1000 шт.
Робототехника
Точные бонки-втулки для шарниров, манипуляторов и приводов промышленных роботов.
МАТЕРИАЛЫ ДЛЯ ИЗГОТОВЛЕНИЯ БОНОК
Подбираем материал под назначение бонки — от конструкционной стали до цветных сплавов:

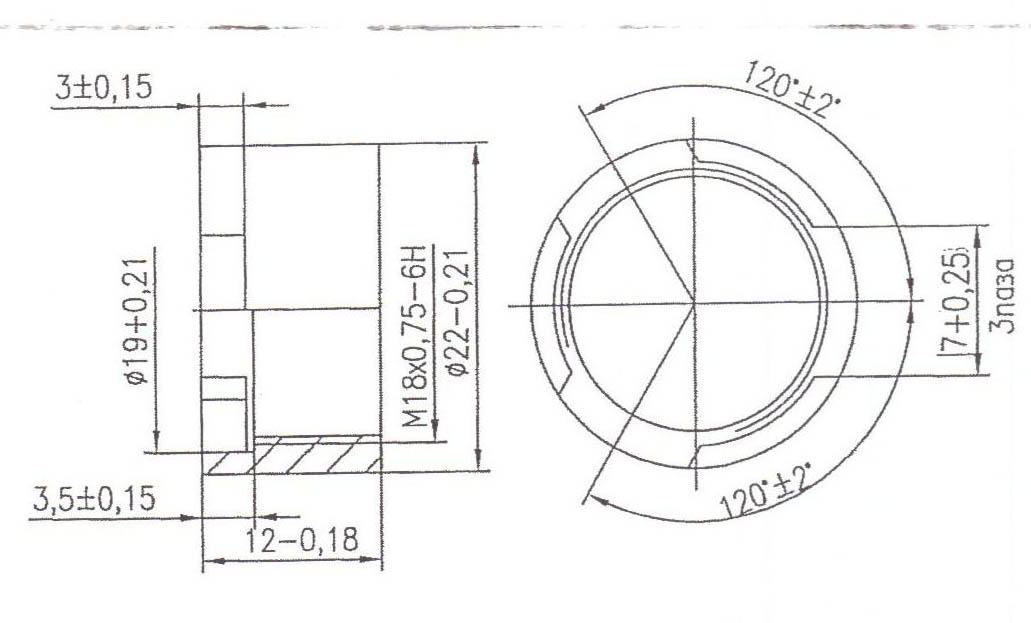

КАТАЛОГ БОНОК
С ЦЕНАМИ И ЧЕРТЕЖАМИ
Типовые позиции, которые мы изготавливаем. Цена указана за единицу при серии от 50 шт.
Бонка профильная
от 80.00 ₽ (с НДС)
Сертификаты на металл
Прайс-лист на бонки и втулки
| Операция при изготовлении бонок | Стоимость за единицу |
|---|---|
| Обточка наружной цилиндрической поверхности бонки | от 180 руб. |
| Расточка внутреннего отверстия бонки | от 240 руб. |
| Подрезка торцов, снятие фасок и галтелей | от 140 руб. |
| Нарезание метрической и дюймовой резьбы | от 190 руб. |
| Проточка канавок под стопорные кольца | от 90 руб. |
| Накатывание рифлений на бонке | от 120 руб. |
| Комплексная обработка бонки по чертежу | от 350 руб. |
Стоимость бонок в зависимости от объёма партии
Чем больше партия — тем ниже себестоимость одной бонки.
| Материал / объём партии | 50–200 шт. | 200–1000 шт. | от 1000 шт. |
|---|---|---|---|
| Сталь 45, 40Х, 20 | от 210 руб. | от 130 руб. | от 75 руб. |
| Нержавейка 12Х18Н10Т, AISI 304 | от 340 руб. | от 210 руб. | от 125 руб. |
| Алюминий Д16Т, АМг6, АД31 | от 180 руб. | от 110 руб. | от 65 руб. |
| Латунь ЛС59-1, бронза | от 260 руб. | от 160 руб. | от 95 руб. |
- Геометрии бонки и количества обрабатываемых поверхностей
- Жёсткости допусков по чертежу (квалитет, шероховатость)
- Объёма партии и регулярности повторных заказов
- Необходимости дополнительной обработки (термичка, покрытие, полировка)
Расценки нормочаса при изготовлении бонок
| Категория работ | Ставка |
|---|---|
| Изготовление бонок на универсальных токарных ЧПУ-станках | от 1200 руб./час |
| Автоматы продольного точения (мелкая серия бонок) | от 950 руб./час |
| Обработка труднообрабатываемых сплавов (титан, жаропрочка) | от 1800 руб./час |
| Срочный заказ бонок с приоритетной загрузкой | от 2200 руб./час |
НОМЕНКЛАТУРА ИЗГОТАВЛИВАЕМЫХ БОНОК
Изготовление бонок на токарном станке с ЧПУ — это высокоточный процесс для соединения деталей, обеспечения прочности конструкций и снижения износа. Бонки и втулки применяются в машиностроении, приборостроении, строительстве и производстве гидравлики. Автоматизация процесса обеспечивает стабильное качество при тиражах от нескольких десятков до сотен тысяч штук.
Типовые виды бонок и втулок

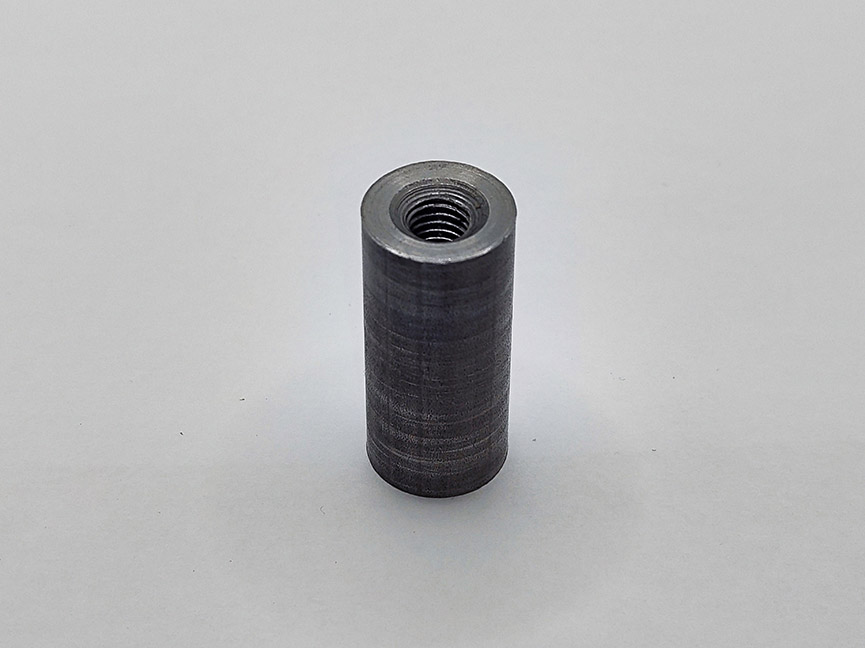

- Бонки цилиндрические: гладкие, с резьбой, с внутренним отверстием под вал или ось.

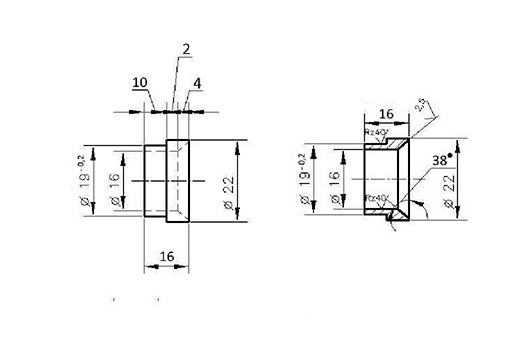

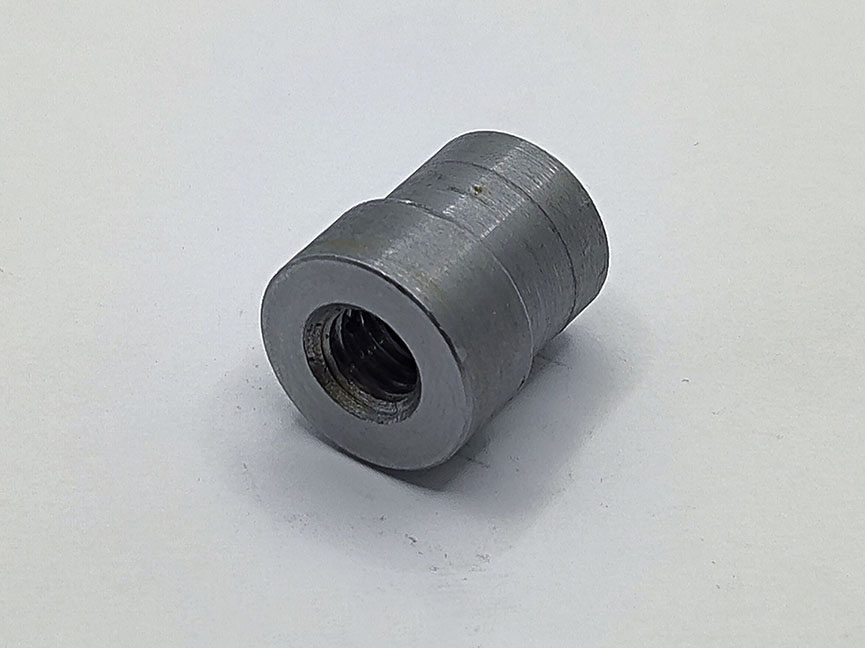

- Бонки ступенчатые: с буртиком, с переходом диаметра, с фасонными участками под подшипники.

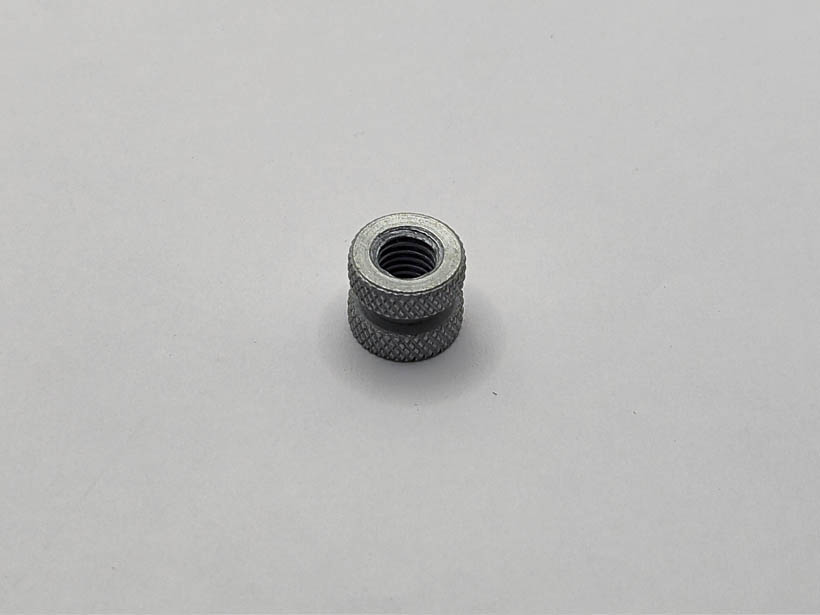

- Бонки с накаткой: рифлёные, с прямым и перекрёстным накатыванием для лучшего сцепления.

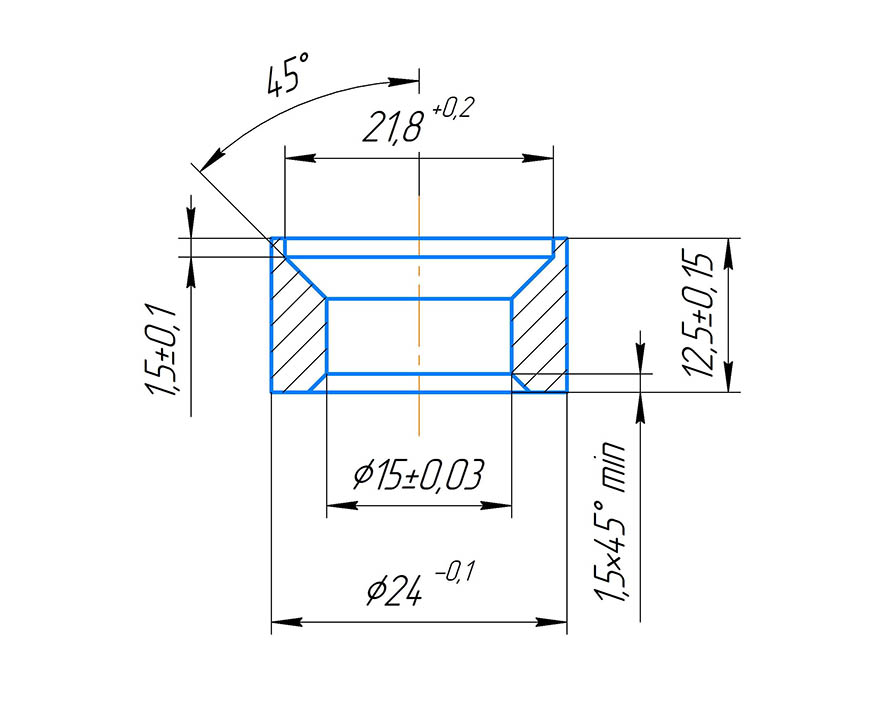

- Втулки направляющие и переходные: дистанционные, с внутренними канавками и резьбой.

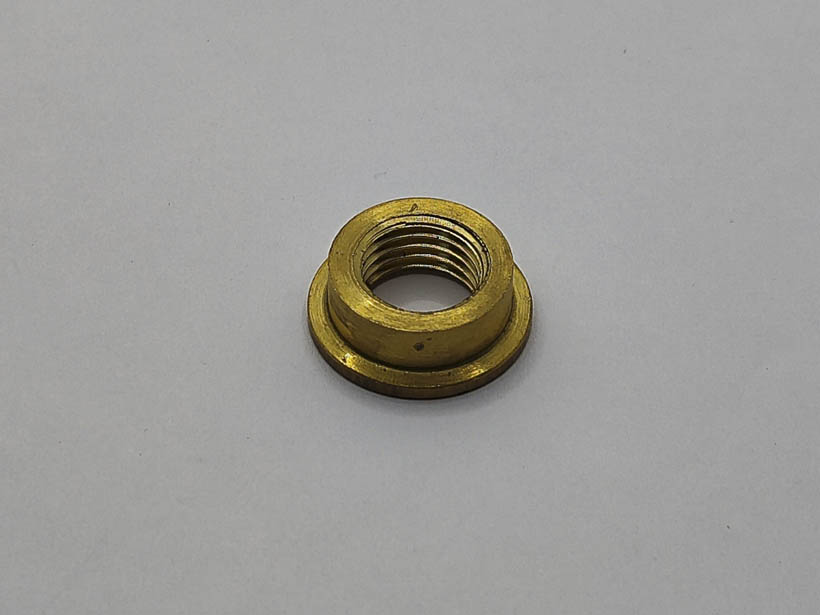

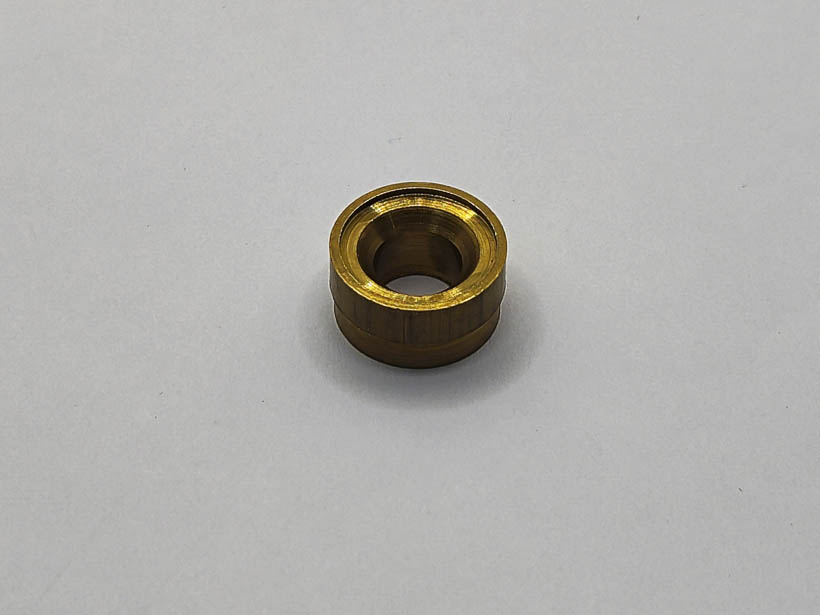

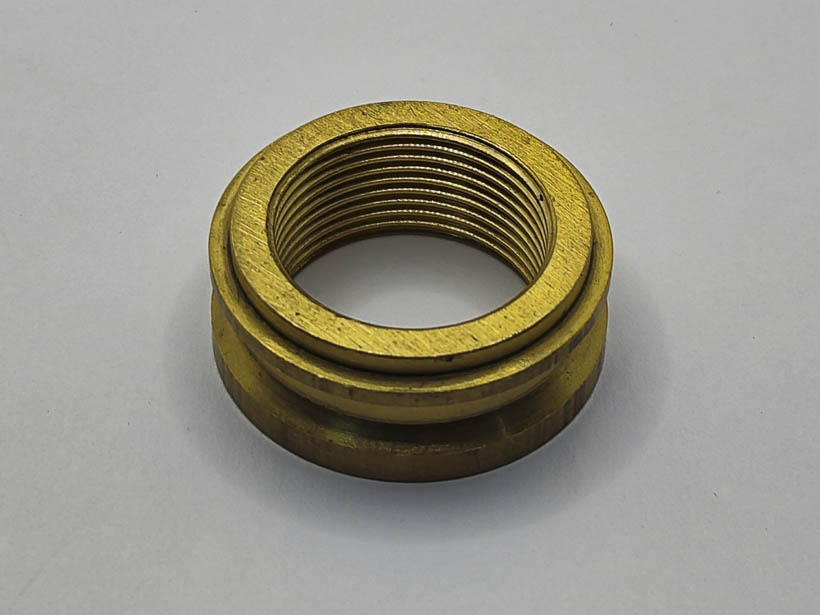

- Бонки латунные и бронзовые: для приборостроения, с полировкой и точной посадкой.
Отрасли применения и параметры качества
Бонки и втулки востребованы в приборостроении, автомобильной промышленности, производстве гидравлики, нефтегазового оборудования и медицинской техники. Мы контролируем:
- Размерные допуски от IT6 до IT10 в зависимости от назначения бонки.
- Геометрию: соосность, цилиндричность, биение, перпендикулярность торцов.
- Шероховатость поверхностей до Ra 0,8 мкм на ответственных посадочных местах.
- Трассируемость материала: сертификат с номером плавки к каждой партии.
Нужна бонка нестандартной формы? Пришлите чертёж или 3D-модель — технолог бесплатно проанализирует возможность изготовления на нашем парке ЧПУ и подготовит коммерческое предложение в течение суток.
ПАРК ТОКАРНЫХ СТАНКОВ ДЛЯ ИЗГОТОВЛЕНИЯ БОНОК
Производство оснащено токарными автоматами продольного и поперечного точения с системами ЧПУ Fanuc, Siemens и Mitsubishi. Изготавливаем бонки как из собственного материала, так и из давальческого сырья заказчика.
ТОКАРНЫЕ АВТОМАТЫ ПРОДОЛЬНОГО ТОЧЕНИЯ
Специализированные станки для мелких и средних бонок диаметром до 32 мм из прутка. Высокая скорость съёма материала, автоматическая подача заготовки, минимальное время переналадки между партиями бонок.
УНИВЕРСАЛЬНЫЕ ТОКАРНЫЕ ЦЕНТРЫ
Станки с наклонной станиной и приводным инструментом. Изготовление бонок диаметром до 500 мм и длиной до 1500 мм за одну установку. Живые центры, осевой инструмент, C-ось для сверления и фрезеровки.
КОМПАНИЯ В ЦИФРАХ
Предприятие готово закрыть вашу потребность в бонках. Мы берём на себя весь цикл: от анализа чертежа и подбора материала до упаковки готовой партии бонок и отгрузки транспортной компанией. Вы получаете комплект изделий с полным пакетом документов.
- * Технологический аудит чертежа бонки. Бесплатно оценим технологичность конструкции и предложим правки, снижающие трудоёмкость на 15–20%.
- * Быстрая переналадка. Смена программы и инструмента на ЧПУ-станке занимает от 30 минут — запускаем новую позицию бонок в тот же день.
- * Прозрачная калькуляция. Разбиваем стоимость на материалы, машинное время и постобработку — вы видите, за что платите.
ПОРЯДОК ЗАКАЗА БОНОК

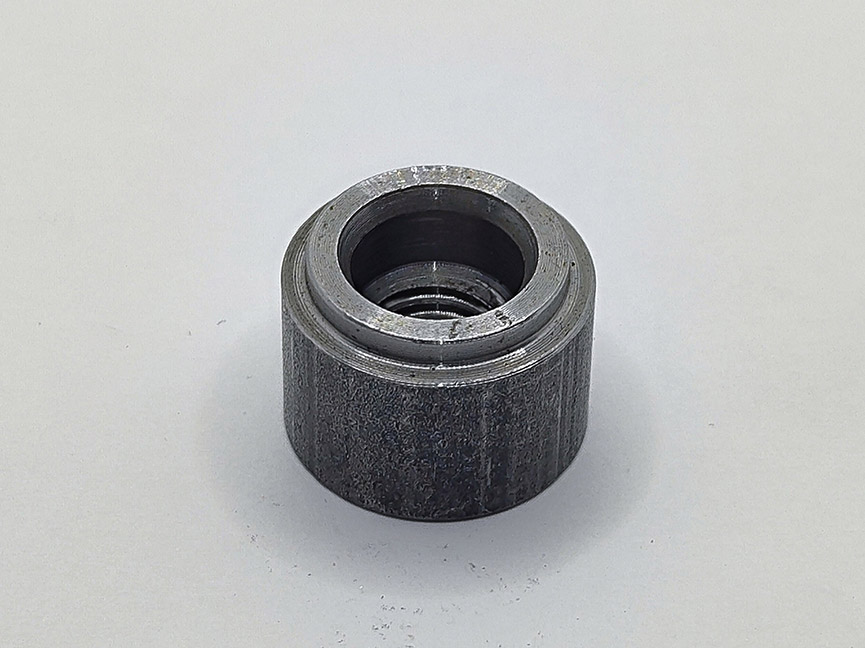

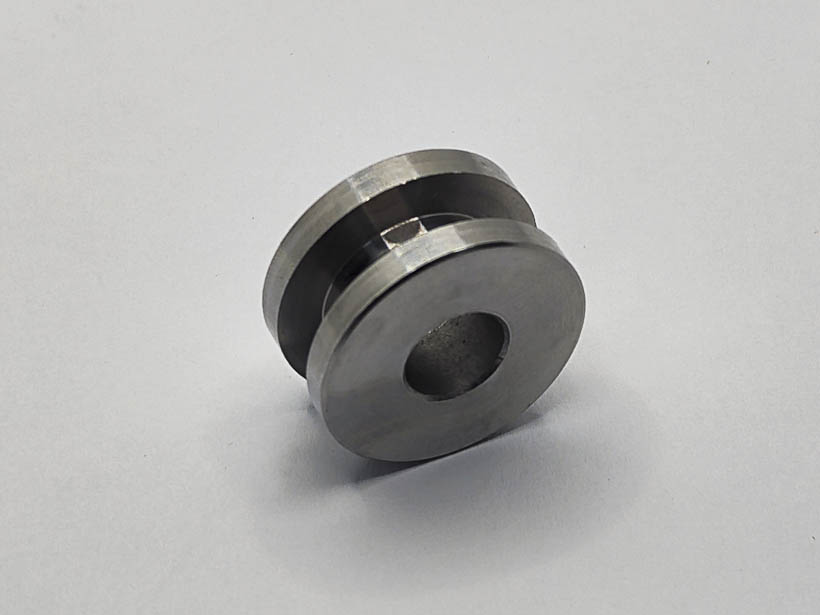

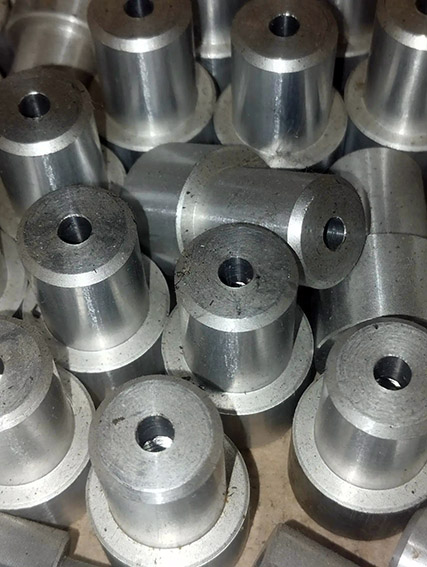

ПРИМЕРЫ ИЗГОТОВЛЕННЫХ БОНОК
ВОПРОСЫ ПО ИЗГОТОВЛЕНИЮ БОНОК
На универсальных токарных центрах с ЧПУ мы обрабатываем бонки диаметром до 500 мм и длиной до 1500 мм. Для мелких серийных бонок применяются автоматы продольного точения — в них используется пруток диаметром до 32 мм, что оптимально для массового производства втулок, бонок с резьбой, осей.
Если ваша бонка превышает указанные габариты — рекомендуем страницу токарно-карусельной обработки, где работают станки с диаметром планшайбы до 4000 мм.
Стандартная точность наших токарных станков с ЧПУ соответствует квалитетам IT6–IT8 по ГОСТ 25347. Это означает, что отклонения размеров бонок составляют единицы-десятки микрометров в зависимости от номинала.
- Размерная точность: допуск от 0,005 до 0,05 мм в зависимости от диаметра бонки.
- Шероховатость: Ra 0,8–3,2 мкм в зависимости от материала и режима резания.
- Геометрия: биение до 0,01 мм, соосность и цилиндричность в пределах IT7.
Для ответственных бонок мы проводим 100% контроль ключевых размеров с занесением результатов в протокол.
Минимальная партия зависит от сложности и габаритов бонки:
- Единичное производство: принимаем заказы от 1 штуки для уникальных бонок и опытных образцов.
- Мелкая серия: от 50 штук — оптимально для универсальных токарных центров.
- Массовое производство: от 500 штук на автоматах продольного точения, где себестоимость бонки минимальна.
Для опытных образцов бонок срок изготовления составляет от 3 рабочих дней после утверждения чертежа и наличия материала на складе.
Мы работаем со всеми распространёнными форматами технической документации:
- 2D-чертежи: PDF, DWG, DXF с полным комплектом размеров, допусков и шероховатостей.
- 3D-модели: STEP (.stp), IGES (.igs), STL, native-форматы SolidWorks, Kompas-3D, Inventor.
- Технические задания: дополнительные требования к материалу, термообработке, покрытию бонок.
Если у вас есть только эскиз или образец бонки — наш технолог бесплатно подготовит рабочий чертёж и согласует с вами все параметры.
Да, мы принимаем давальческое сырьё — пруток, поковки, отливки, трубы. Условия сотрудничества:
- Входной контроль вашего материала с проверкой твёрдости и геометрии.
- Ответственное хранение на нашем складе в течение всего цикла производства бонок.
- Фиксация остатков и возврат обрезков по вашему требованию.
- Все условия прописываются в договоре подряда.
Если собственного материала нет — подберём и закупим нужный сплав самостоятельно по ценам поставщика с предоставлением сертификатов.
После токарной обработки бонок на ЧПУ мы предлагаем полный цикл сопутствующих операций:
- Термическая обработка: закалка, отпуск, цементация, азотирование — по договорённости с профильными партнёрами.
- Гальванические покрытия: цинкование, хромирование, никелирование, оксидирование бонок.
- Шлифовка: круглая и плоская для достижения точности IT5–IT6 и Ra 0,4.
- Маркировка: лазерная или ударная с указанием партии, материала, логотипа.
Комплексный подход позволяет получить готовые бонки без передачи между подрядчиками.
Повторяемость — ключевое преимущество токарной обработки бонок с ЧПУ. Мы достигаем её за счёт:
- Фиксированной УП: управляющая программа сохраняется и не меняется в течение всей партии бонок.
- Контроля износа инструмента: автоматическая компенсация износа резцов через систему измерения.
- Периодического контроля: каждые 25–50 бонок оператор проверяет ключевые размеры микрометром и калибрами.
- Стабильного закрепления: гидравлические патроны и цанги обеспечивают одинаковое базирование каждой заготовки.
Благодаря этому тысячная бонка в партии идентична первой — разброс размеров находится в пределах микрона.
Сроки зависят от объёма партии и сложности бонки:
- Единичные образцы: 3–5 рабочих дней после утверждения чертежа.
- Мелкая серия (50–200 шт.): 7–14 рабочих дней.
- Средняя серия (200–1000 шт.): 14–21 рабочий день.
- Массовое производство (от 1000 шт.): сроки обсуждаются индивидуально, обычно 3–5 недель.
Для срочных заказов бонок предусмотрен режим приоритетной загрузки с доплатой 30–50% к базовой ставке нормочаса.
