Изготовление микро-деталей на заказ
Токарные, фрезерные (3–5 осей), сверлильные, резьбонарезные и шлифовальные работы на прецизионных станках с ЧПУ. Работаем с латунью, сталью, нержавейкой, алюминием, титаном, POM, фторопластом и специальными сплавами. Точность до ±0,005 мм, шероховатость до Ra 0,2 мкм. Единичное, мелкосерийное и серийное производство.
ПОЧЕМУ ЗАКАЗЫВАЮТ ИЗГОТОВЛЕНИЕ
МИКРО-ДЕТАЛЕЙ ИМЕННО У НАС
ОПЫТ В МИКРООБРАБОТКЕ
Микро-деталь — это не «маленькая копия» обычной. Здесь другие режимы резания, специальный микроинструмент, щадящее закрепление и особый контроль. Мы знаем, как удержать допуск на детали диаметром 1 мм.
ВСЕ МАТЕРИАЛЫ
Латунь, сталь, нержавейка, алюминий, титан, бронза, POM, фторопласт, капролон, специальные сплавы. Подбираем материал под условия работы узла.
ТИПОВАЯ НОМЕНКЛАТУРА
Микровинты, микрооси, штифты, втулки, стойки, гайки, штуцеры, наконечники, контакты, шестерни малых модулей, кольца, оправки, детали с накаткой и резьбой.
ФИНАНСОВАЯ ОТВЕТСТВЕННОСТЬ
Брак по нашей вине — замена за наш счёт, компенсация логистики. Штрафы за срыв сроков и гарантии качества — в договоре.
ТЕХНОЛОГИЧЕСКАЯ ЭКСПЕРТИЗА
Аудит чертежа на технологичность для микроразмеров, подбор материала, режимов резания и микроинструмента. Даём рекомендации по снижению стоимости и повышению повторяемости.
ИЗГОТАВЛИВАЕМ
МИКРО-ДЕТАЛИ НА ЗАКАЗ
Работаем с материалами, оптимальными для микрообработки — подбираем под нагрузку, среду, температуру и требования к точности:
Сертификаты на материалы для микро-деталей
СТОИМОСТЬ ИЗГОТОВЛЕНИЯ МИКРО-ДЕТАЛЕЙ
Цены указаны за обработку одной микро-детали. Окончательная стоимость зависит от материала, сложности, тиража и требуемой точности.
| Вид работ по микро-деталям | Цена за ед. продукции |
|---|---|
| Токарная обработка микро-деталей (Ø 0,5–10 мм) | от 35 руб. |
| Токарная обработка деталей Ø 10–50 мм | от 60 руб. |
| Фрезерование микро-пазов и контуров | от 55 руб. |
| Сверление отверстий Ø 0,3–5 мм | от 25 руб. |
| Нарезание резьбы М0,8–М6 (метчики, плашки) | от 40 руб. |
| Накатка рифления и резьбы на микро-деталях | от 30 руб. |
| Шлифование и доводка до Ra 0,2 мкм | от 70 руб. |
| Полировка микро-деталей | от 50 руб. |
СТОИМОСТЬ ИЗГОТОВЛЕНИЯ
В ЗАВИСИМОСТИ ОТ ОБЪЁМА ПАРТИИ
Для тиражей от 1 000 шт. применяем автоматы продольного точения — себестоимость единицы резко снижается, а повторяемость становится высокой.
При серийном заказе мы предоставляем гибкую систему скидок и индивидуальные условия.
| Сложность микро-детали / цена за единицу | 1–10 шт. | 10–100 шт. | 100–1000 шт. | свыше 1000 шт. |
|---|---|---|---|---|
| Простые (штифты, оси, шайбы, стойки, кольца) | от 250 руб. | от 90 руб. | от 35 руб. | от 15 руб. |
| Средней сложности (винты, втулки, гайки, штуцеры) | от 600 руб. | от 220 руб. | от 90 руб. | от 45 руб. |
| Высокой сложности (шестерни, наконечники, контакты, детали с накаткой и резьбой) | от 1 400 руб. | от 500 руб. | от 200 руб. | от 100 руб. |
- материала (латунь, сталь, нержавейка, титан, POM, фторопласт);
- габаритов и минимальных размеров детали (чем меньше, тем выше требования к инструменту);
- вида обработки (токарка, фрезеровка, накатка, шлифование, полировка);
- требуемой точности и шероховатости (до ±0,005 мм и Ra 0,2 мкм);
- необходимости термообработки и покрытий (гальваника, оксидирование);
- тиража партии и срочности.
СТОИМОСТЬ НОРМОЧАСА ПРИ ИЗГОТОВЛЕНИИ МИКРО-ДЕТАЛЕЙ
НА ЗАКАЗ
| Вид оборудования / операции | Цена нормо-часа |
|---|---|
| Прецизионный токарный станок с ЧПУ (микрообработка) | от 1 400 руб./час |
| Автомат продольного точения (серии) | от 1 800 руб./час |
| Прецизионный 5-осевой фрезерный центр | от 2 200 руб./час |
| Нарезание резьбы и накатка на микро-деталях | от 1 200 руб./час |
| Шлифование и доводка до Ra 0,2 мкм | от 1 500 руб./час |
| Контроль на КИМ и микроскопе | от 1 000 руб./час |
| Срочное изготовление микро-деталей | от 2 800 руб./час |
ЧТО МЫ
ИЗГОТАВЛИВАЕМ — МИКРО-ДЕТАЛИ
Микро-детали — это прецизионные изделия от 0,5 до 50 мм, где каждая сотая миллиметра имеет значение. Они незаменимы в электронике, медицине, приборостроении, часовой и аэрокосмической промышленности. Мы производим такие детали на прецизионных станках с ЧПУ с использованием микроинструмента и щадящего закрепления — чтобы не смять и не «повести» заготовку.
Типовая номенклатура микро-деталей
Мы производим:
- Микрооси, штифты, стойки: цилиндрические и ступенчатые, диаметром от 0,5 мм, длиной до 50 мм. Для электроники, приборов, точной механики.
- Микровинты, стопорные винты, гайки: с резьбой от М0,8, с головками под шлиц, Torx, шестигранник. Из латуни, стали, нержавейки.
- Втулки, шайбы, кольца, прокладки: с точными посадочными поверхностями и толщиной до 0,3 мм.
- Штуцеры, наконечники, переходники: для пневматики, гидравлики, медицинских и лабораторных устройств.
- Контакты, разъёмы, клеммы: для электроники, электрощитов, слаботочных систем. Из латуни с гальваническими покрытиями.
- Шестерни малых модулей: модуль от 0,2, диаметр от 3 мм. Из стали, латуни, POM, фторопласта.
- Детали с накаткой: декоративной, прямой, сетчатой, резьбовой — для фиксации руками, точной механики, приборов.
- Оправки, держатели, переходные элементы: для станков, испытательных стендов, инструментов.
- Специальные изделия по чертежу: микро-детали нестандартной формы — «гвозди», «бочки», «шилья», ступенчатые оси, эксцентрики, кулачки и др.
Отрасли применения микро-деталей
Мы поставляем продукцию для:
- Электроники и электротехники — контакты, разъёмы, клеммы, микрооси, штифты, крепёж для плат и корпусов.
- Медицины и медицинской техники — детали хирургических инструментов, микроимплантаты, элементы диагностического оборудования.
- Приборостроения и точной механики — оси, втулки, кулачки, эксцентрики, шестерни малых модулей.
- Часовой и ювелирной промышленности — микрооси, штифты, пружины, крепёж, декоративные элементы.
- Аэрокосмической и оборонной промышленности — лёгкие микро-детали из алюминия и титана, крепёж, элементы датчиков.
- Лабораторного и научного оборудования — штуцеры, наконечники, переходники, микро-детали из химически стойких материалов.
Контролируемые параметры и гарантии качества
Каждая партия микро-деталей проходит контроль, характерный для прецизионных изделий:
- Точность размеров — от ±0,05 мм (стандарт) до ±0,005 мм (прецизионные микро-детали).
- Шероховатость — Ra 0,2–1,6 мкм. Для поверхностей трения и контактов — доводка до Ra 0,2.
- Геометрические допуски — плоскостность, соосность, перпендикулярность, биение — контроль на КИМ и инструментальном микроскопе.
- Резьбовые параметры — контроль калибрами и профильным проектором, резьба от М0,8 до М6.
- Полная трассируемость — паспорта на материал, сертификаты на покрытия, протоколы замеров.
Нет вашей микро-детали в списке? Пришлите 3D-модель или чертёж в любом формате. Наш технолог бесплатно оценит возможность изготовления, подберёт материал и технологию, рассчитает точную стоимость в течение 24 часов.

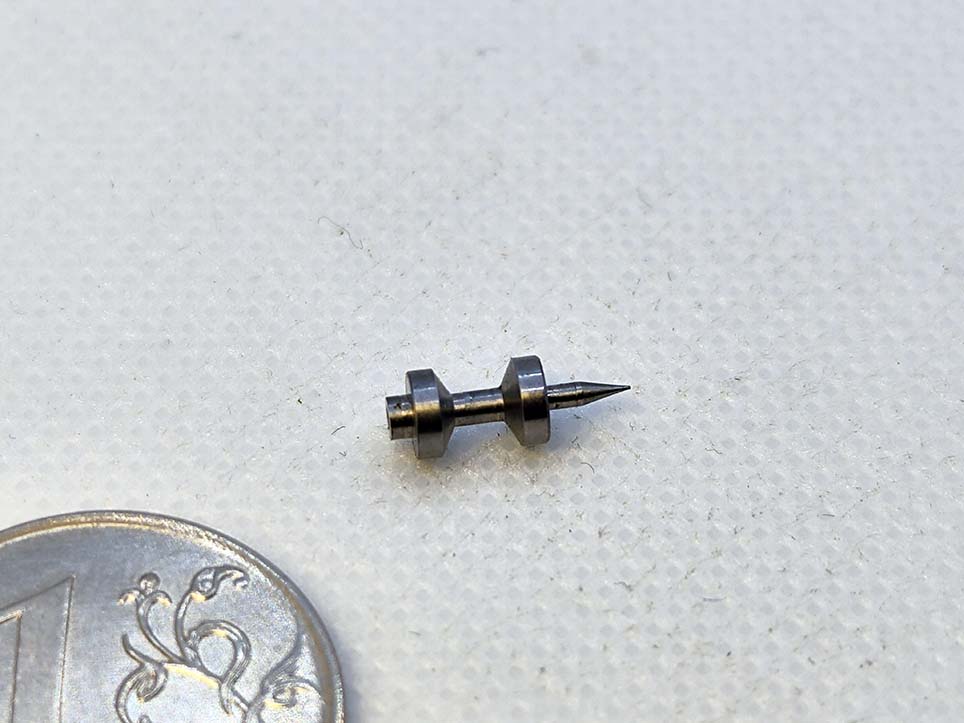

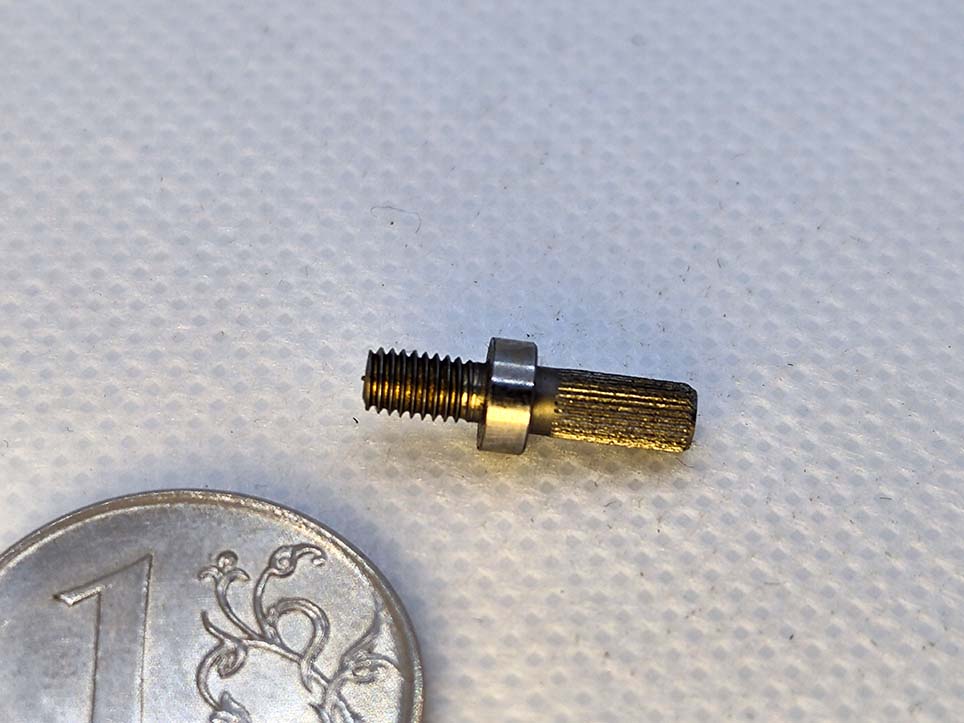

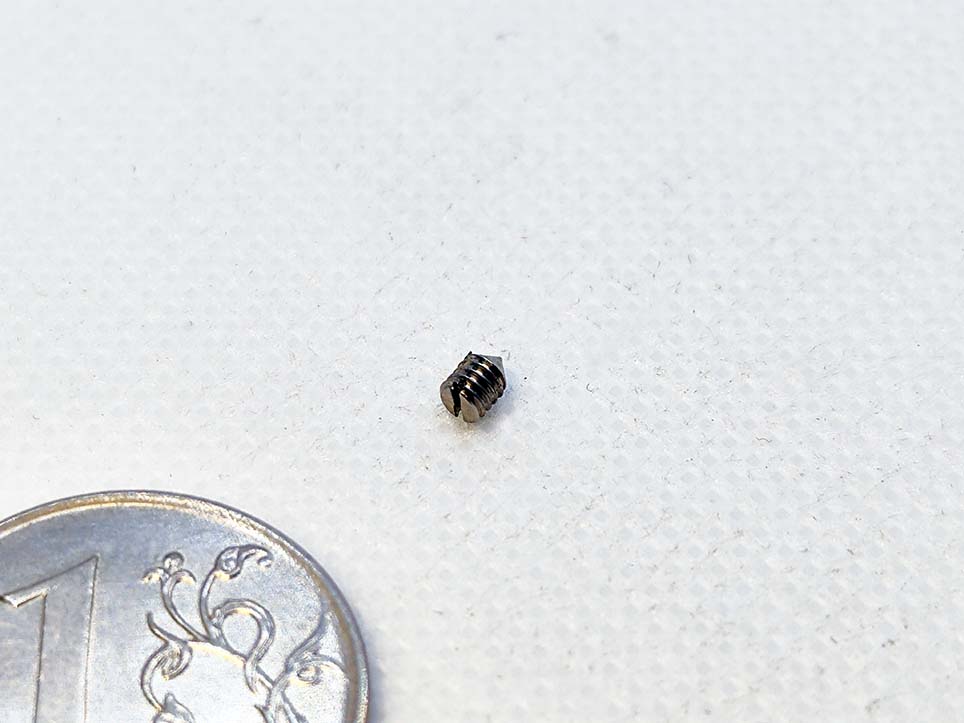

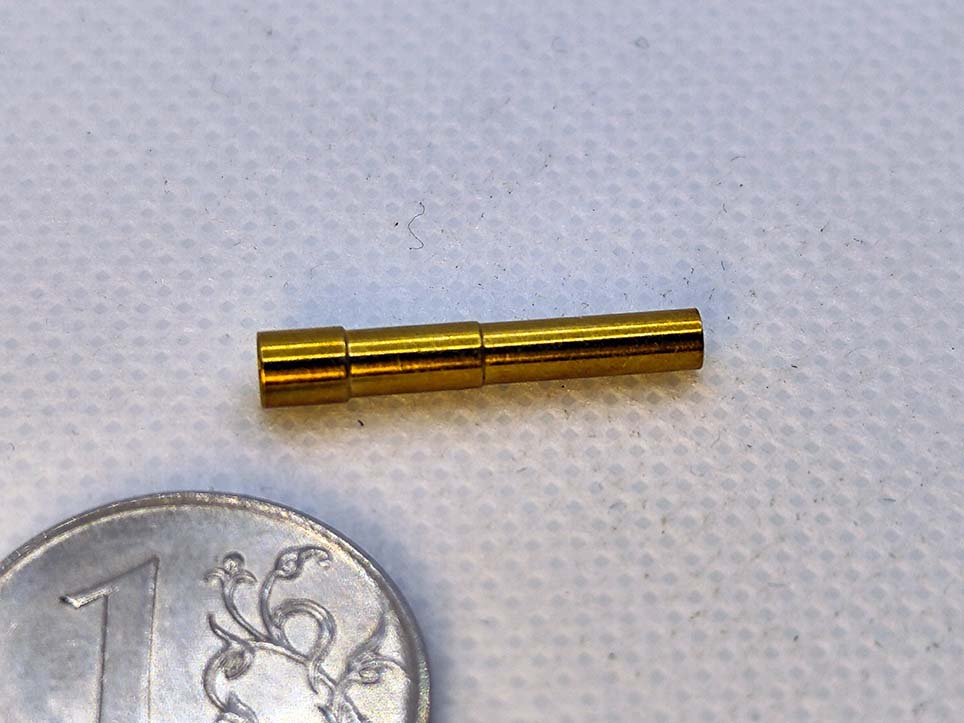

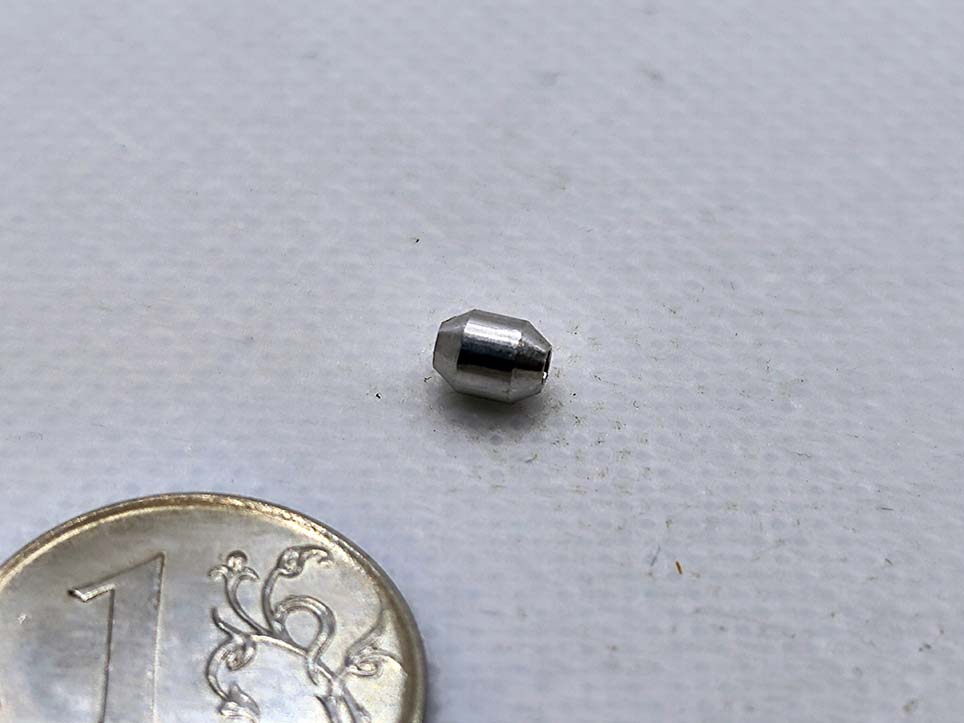

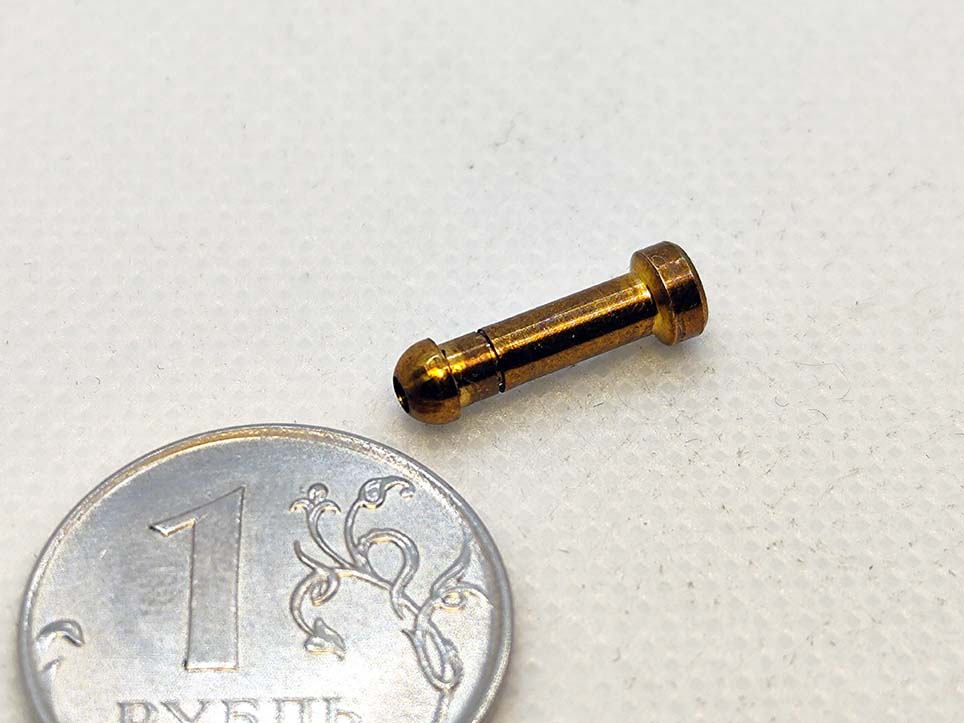

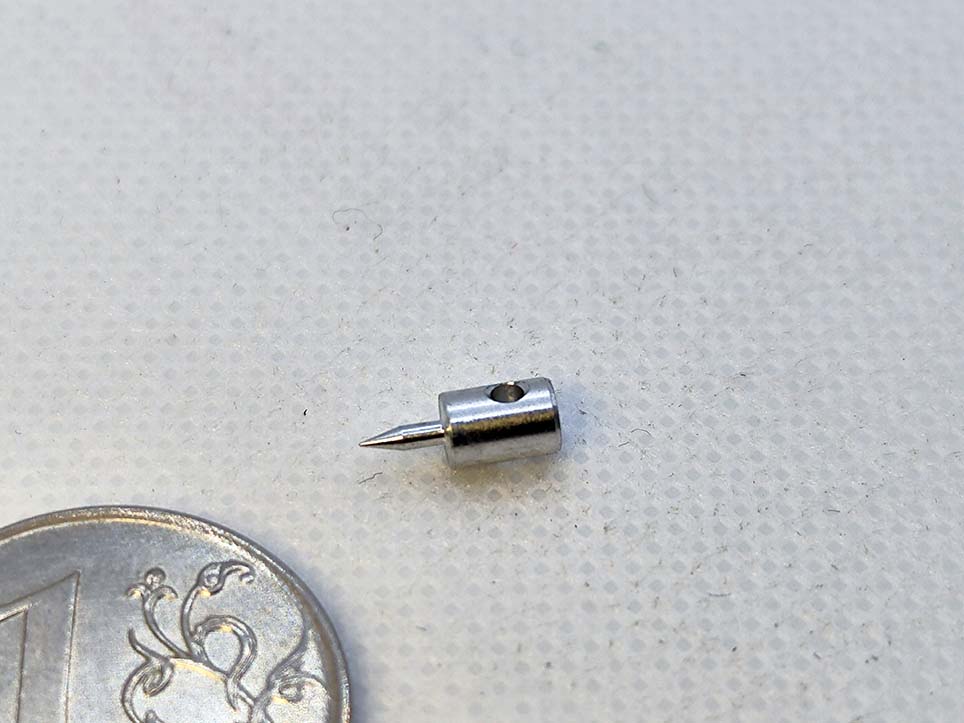

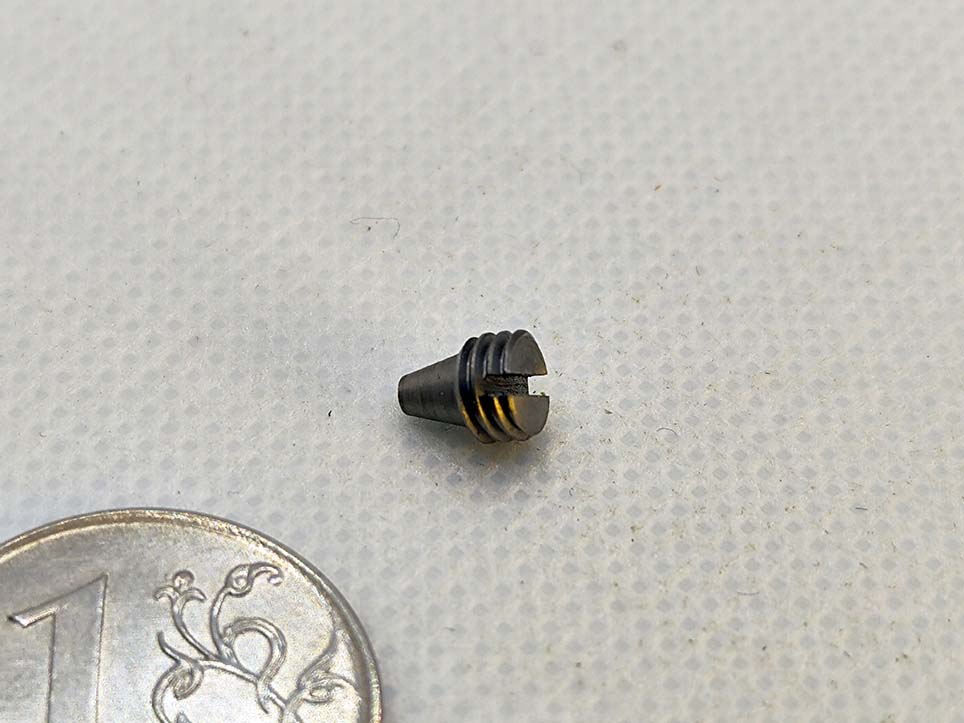

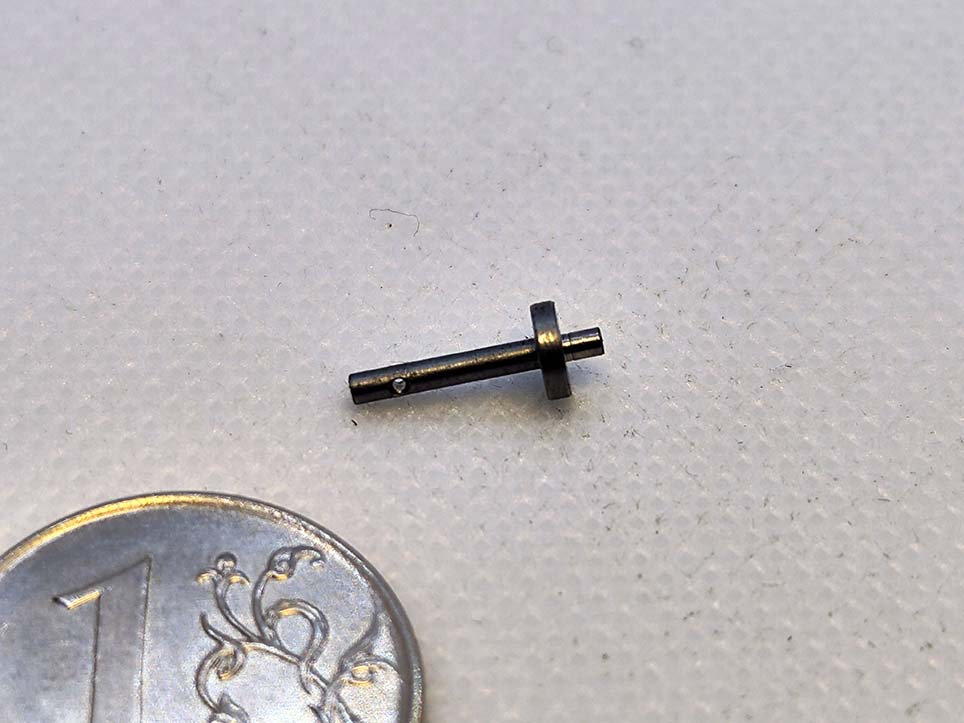

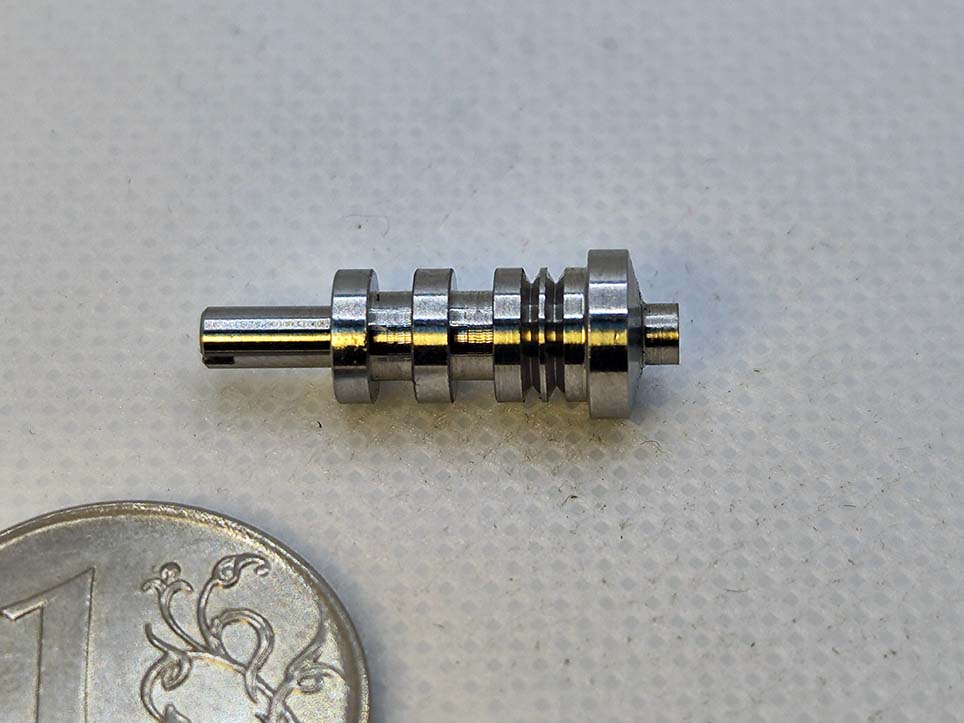

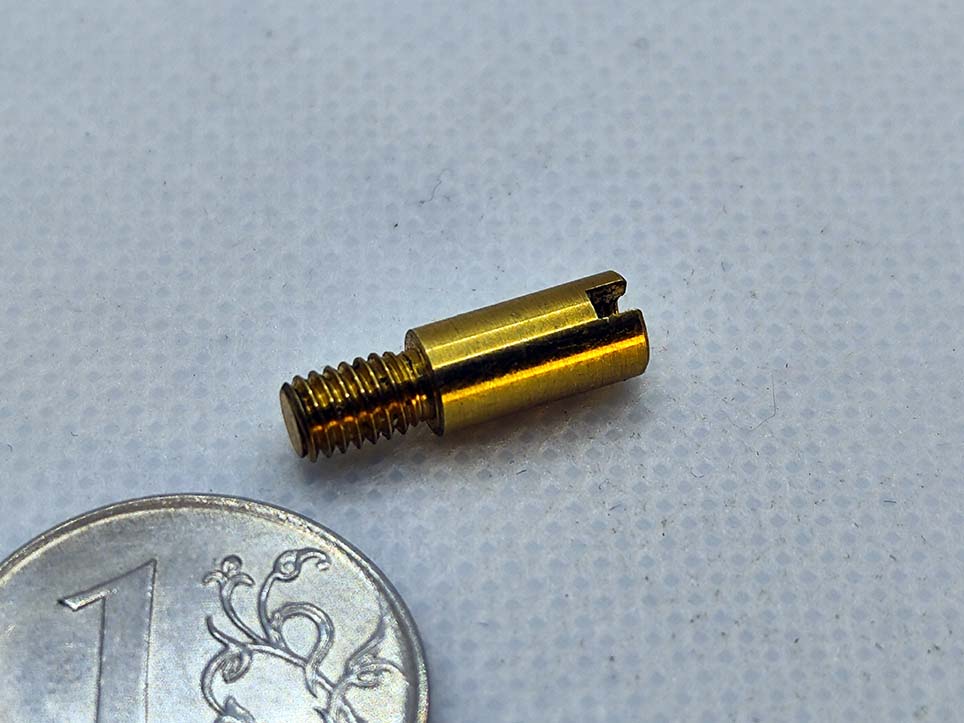

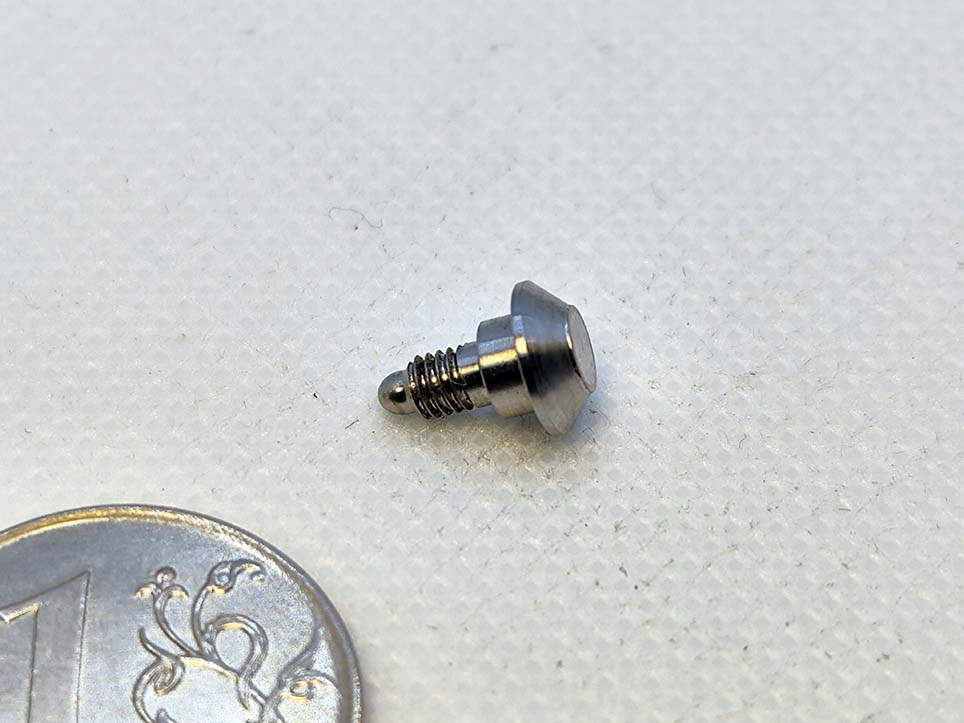

ПРИМЕРЫ ИЗГОТОВЛЕННЫХ МИКРО-ДЕТАЛЕЙ
ПАРК ОБОРУДОВАНИЯ ДЛЯ МИКРО-ДЕТАЛЕЙ
Прецизионные токарные станки с ЧПУ, автоматы продольного точения, 5-осевые фрезерные центры, шлифовальное и доводочное оборудование, КИМ и инструментальные микроскопы. Всё для производства микро-деталей на одной площадке.
ПРЕЦИЗИОННАЯ ТОКАРНАЯ ГРУППА
Токарные станки с ЧПУ для микрообработки. Обработка деталей диаметром от 0,5 до 50 мм с точностью до ±0,005 мм. Микроинструмент, высокие обороты шпинделя (до 12 000 об/мин), щадящее закрепление в цангах с малым усилием.
Автоматы продольного точения. Для серий от 1 000 шт. Обеспечивают высокую повторяемость, минимальную себестоимость единицы и короткий цикл изготовления.
ФРЕЗЕРОВАНИЕ, РЕЗЬБА, ШЛИФОВАНИЕ, КОНТРОЛЬ
Прецизионные 3- и 5-осевые фрезерные центры. Изготовление микро-пазов, карманов, контуров, шестерён малых модулей, сложных пространственных поверхностей за один установ.
Резьбонарезное и накатное оборудование. Нарезание резьбы от М0,8, накатка рифления, сетки, декоративных и резьбовых профилей.
Шлифовальные и доводочные станки. Достижение Ra 0,2 мкм, точность до IT5 для ответственных микро-деталей.
КИМ и инструментальные микроскопы. Контроль геометрии, резьбовых параметров, шероховатости и микрорельефа.
КОМПАНИЯ В ЦИФРАХ
КАК ЗАКАЗАТЬ
ИЗГОТОВЛЕНИЕ МИКРО-ДЕТАЛЕЙ
Инженерный подход к микро-деталям Микро-детали — это отдельный класс прецизионных изделий, где законы обработки работают иначе. Силы резания, тепловое расширение, вибрации и жёсткость системы «станок–инструмент–деталь» здесь имеют решающее значение. Мы проектируем технологию с учётом конкретного узла: подбираем материал, микроинструмент, режимы, схему закрепления, последовательность операций. Наша цель — получить деталь с точностью до ±0,005 мм и стабильными размерами, которая будет работать в вашем приборе, медицинском инструменте или электронном устройстве годами.
- * Микроинструмент и режимы резания. Используем фрезы и резцы Ø0,3–3 мм с износостойкими покрытиями, подбираем обороты и подачи для каждого материала — чтобы исключить налипание, замины и деформацию детали.
- * Щадящее закрепление. Для деталей от 0,5 мм применяем специальные цанги, кулачки с мягкими губками и приспособления, исключающие смятие и деформацию заготовки при обработке.
- * Серии от автомата продольного точения. Для тиражей от 1 000 шт. применяем автоматы продольного точения — это даёт минимальную себестоимость, высокую повторяемость и короткий цикл. Помогаем перевести деталь с обычного станка на автомат без потери качества.
ОТВЕТЫ НА ВОПРОСЫ ПО ИЗГОТОВЛЕНИЮ МИКРО-ДЕТАЛЕЙ
- отверстия — от 0,3 мм;
- резьба — от М0,8;
- пазы и канавки — от 0,2 мм;
- толщина стенки втулок — от 0,2 мм.
Для деталей меньше 0,5 мм мы рассматриваем индивидуальные заказы — свяжитесь с нами, обсудим возможность изготовления под конкретный узел.
- стандартная точность — ±0,05 мм для микро-деталей общего назначения;
- повышенная — ±0,02 мм для ответственных микро-деталей;
- прецизионная — до ±0,005 мм для микро-деталей точной механики, электроники, медицинских инструментов.
Шероховатость — Ra 1,6–3,2 мкм после точения, Ra 0,2–0,8 мкм после шлифования и доводки. Контроль на КИМ и инструментальном микроскопе.
- латунь и бронза — ЛС59-1, Л63, ЛАЖМц, БрО10Ф1, БрАЖ9-4;
- конструкционные и нержавеющие стали — 45, 40Х, 12Х18Н10Т, 08Х18Н10, AISI 304, 316, 430;
- алюминий и титан — 6061, 7075, ВТ1-0, ВТ6;
- инженерные пластики — POM (Delrin, TECAFORM), фторопласт Ф-4, капролон, полиамид, ПВХ, оргстекло;
- специальные сплавы — по запросу (титановые, жаропрочные, прецизионные).
Подбираем материал под условия работы узла: нагрузка, среда, температура, требования к коррозии и износу.
- микрооси, штифты, стойки, шпильки — цилиндрические и ступенчатые, диаметром от 0,5 мм;
- микровинты, стопорные винты, гайки — с резьбой от М0,8, головками под шлиц, Torx, шестигранник;
- втулки, шайбы, кольца, прокладки — с точными посадочными поверхностями, толщиной до 0,3 мм;
- штуцеры, наконечники, переходники — для пневматики, гидравлики, лабораторных устройств;
- контакты, разъёмы, клеммы — для электроники;
- шестерни малых модулей — от 0,2 модуля, диаметром от 3 мм;
- детали с накаткой — прямой, сетчатой, декоративной, резьбовой;
- специальные изделия — «гвозди», «бочки», «шилья», эксцентрики, кулачки и любые нестандартные микро-детали по чертежу.
- КИМ с точностью до 0,001 мм для геометрии и взаимного расположения поверхностей;
- инструментальный микроскоп — для резьбы, пазов, канавок, мелких элементов;
- профилометр — для шероховатости поверхностей;
- резьбовые калибры и проекторы — для контроля резьбовых параметров от М0,8;
- твердомеры — для термообработанных деталей.
Протоколы замеров прилагаем к каждой партии.
- стоимости материала (для микро-деталей расход минимальный, но цены на прутки малых диаметров выше);
- сложности обработки (чем мельче элементы, тем выше требования к инструменту и времени);
- требуемой точности и шероховатости (±0,005 мм и Ra 0,2 — это отдельные операции);
- необходимости термообработки, покрытий (гальваника, оксидирование);
- наладки и программирования;
- тиража и срочности.
Важно: для тиражей от 1 000 шт. себестоимость единицы резко падает за счёт применения автомата продольного точения. Отправьте чертёж — подготовим КП в течение 24 часов.
- соответствие геометрии и размеров чертежу (протоколы замеров на КИМ);
- соответствие резьбовых параметров (контроль калибрами и проектором);
- требуемую шероховатость (замеры профилометром);
- отсутствие дефектов — заусенцев, заминов, трещин, коробления;
- стабильность размеров в пределах указанных допусков;
- соблюдение сроков (штрафы за просрочку);
- замену брака за наш счёт.
Все условия фиксируются в договоре.
- электронике и электротехнике — контакты, разъёмы, штифты, крепёж для плат и корпусов;
- медицине и медицинской технике — детали хирургических инструментов, микроимплантаты, элементы диагностического оборудования;
- приборостроении и точной механике — оси, втулки, кулачки, эксцентрики, шестерни малых модулей;
- часовой и ювелирной промышленности — микрооси, штифты, пружины, крепёж, декоративные элементы;
- аэрокосмической и оборонной промышленности — лёгкие микро-детали из алюминия и титана, крепёж, элементы датчиков;
- лабораторного и научного оборудования — штуцеры, наконечники, переходники, микро-детали из химически стойких материалов.
НАПРАВЛЕНИЯ ИЗГОТОВЛЕНИЯ МИКРО-ДЕТАЛЕЙ
ТОКАРНАЯ МИКРООБРАБОТКА
Микрооси, штифты, стойки, втулки, кольца. Детали Ø 0,5–50 мм, точность до ±0,005 мм, Ra до 0,2 мкм.
ФРЕЗЕРОВАНИЕ И ЗУБОФРЕЗЕРОВАНИЕ
Микро-пазы, контуры, шестерни малых модулей. 3- и 5-осевая обработка с микроинструментом.
РЕЗЬБА И НАКАТКА
Нарезание резьбы от М0,8, накатка рифления, сетки, декоративных профилей на микро-деталях.
СЕРИЙНОЕ ПРОИЗВОДСТВО
Автоматы продольного точения для тиражей от 1 000 шт. Минимальная себестоимость и высокая повторяемость.
