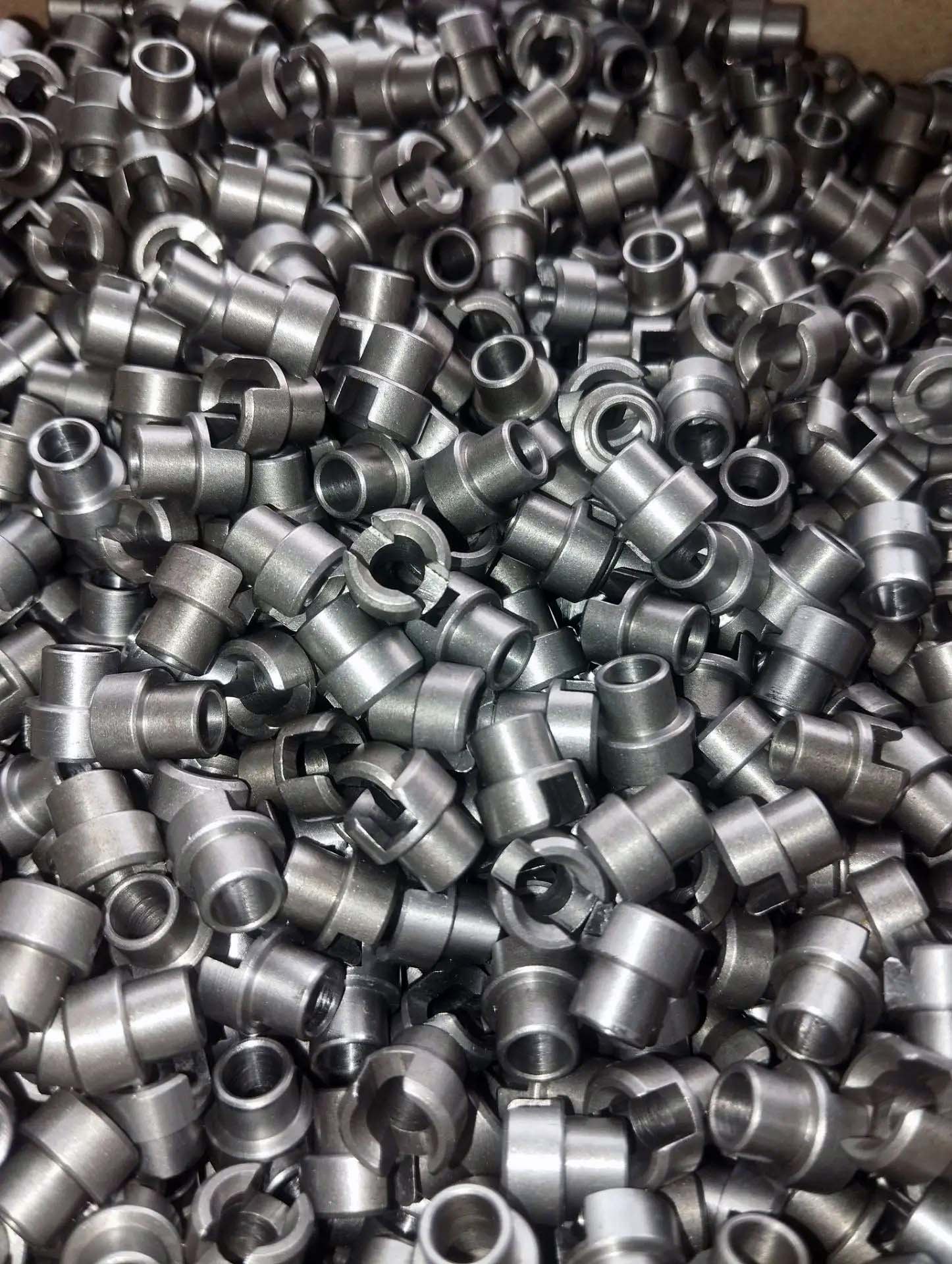

Изготовление втулок на заказ
Токарные автоматы продольного и поперечного точения с ЧПУ. Стабильная геометрия в серии, точность до IT6, шлифовка до Ra 0,4, расточка, резьба и канавки. Протоколы замеров и сертификаты на материал.
ПРЕИМУЩЕСТВА
ИЗГОТОВЛЕНИЯ ВТУЛОК ИЗ МЕТАЛЛА
ПОВТОРЯЕМОСТЬ
В СЕРИИ
Управляющая программа не меняется на протяжении всей партии. Каждая втулка повторяет первую с точностью до микрона — критично для посадочных отверстий под вал.
ГАРАНТИЯ НА ПАРТИЮ
При браке по нашей вине — бесплатная переделка втулок и компенсация транспортных расходов заказчика.
ПАСПОРТ НА МАТЕРИАЛ
К каждой партии втулок прилагаем сертификаты на пруток, протоколы замеров и заключение ОТК.
СРОКИ В ДОГОВОРЕ
Фиксируем дату отгрузки втулок в спецификации. За просрочку по нашей вине — штрафные санкции за каждый день.
МАСШТАБИРОВАНИЕ
Увеличим объём партии втулок в 2–3 раза без потери качества. Парк станков держит резерв мощностей.
ОТРАСЛИ ПРИМЕНЕНИЯ ВТУЛОК
Изготавливаем втулки для предприятий из разных отраслей промышленности:
Машиностроение
Втулки скольжения, переходные, дистанционные для узлов станков, редукторов, конвейеров.
Приборостроение
Точные втулки-вкладыши, направляющие и переходные из латуни и бронзы для измерительных приборов.
Насосы и гидравлика
Втулки-штуцеры, втулки направляющие для гидро- и пневмоцилиндров высокого давления.
Нефтегазовая отрасль
Нержавеющие втулки для арматуры, фланцевых соединений и оборудования в агрессивных средах.
Медицинская техника
Втулки из нержавейки и титана для хирургических инструментов и диагностического оборудования.
Авиастроение
Лёгкие алюминиевые и титановые втулки для бортовых систем, шасси и интерьеров воздушных судов.
Автомобилестроение
Серийные втулки для тормозных систем, подвески, рычагов и элементов кузова — тиражи от 1000 шт.
Робототехника
Точные втулки-шарниры, втулки скольжения для манипуляторов и приводов промышленных роботов.
МАТЕРИАЛЫ ДЛЯ ИЗГОТОВЛЕНИЯ ВТУЛОК
Подбираем материал под назначение втулки — от конструкционной стали до цветных сплавов и полимеров:

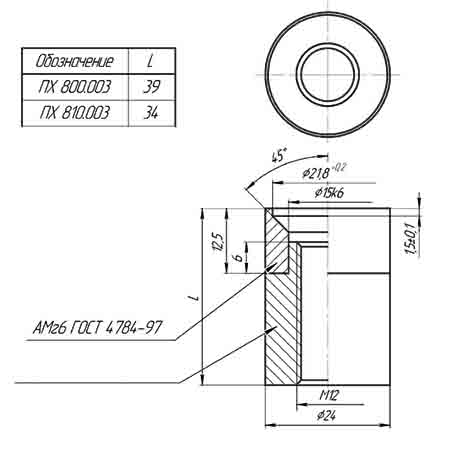

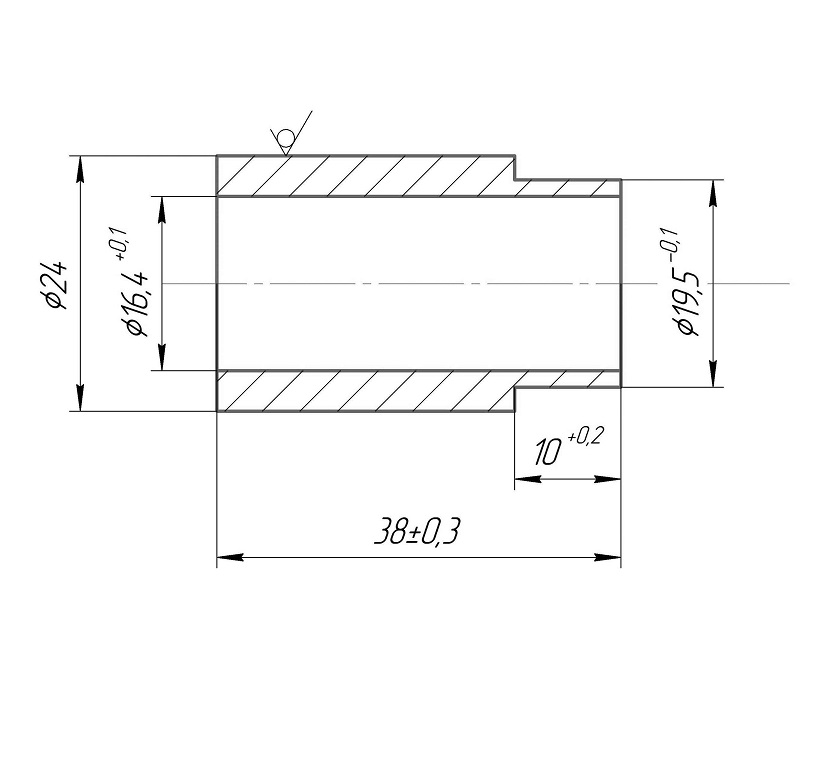

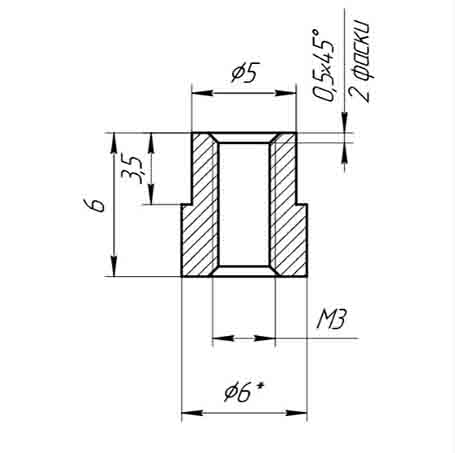

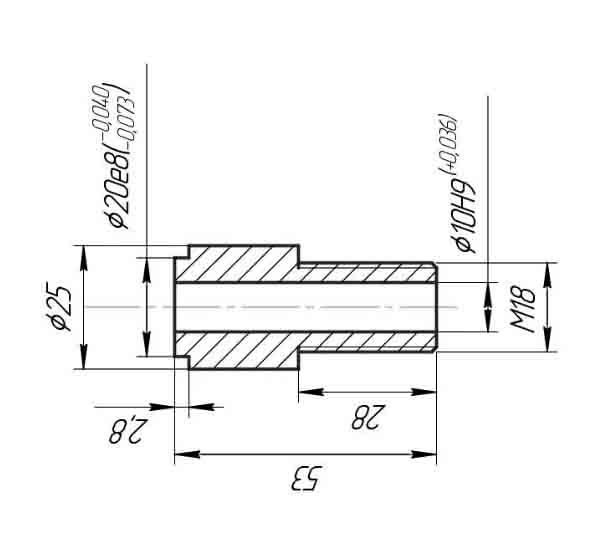

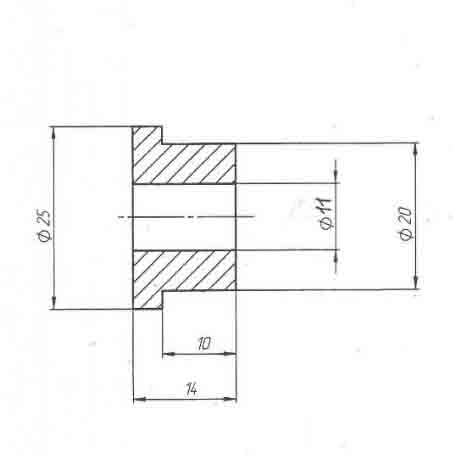

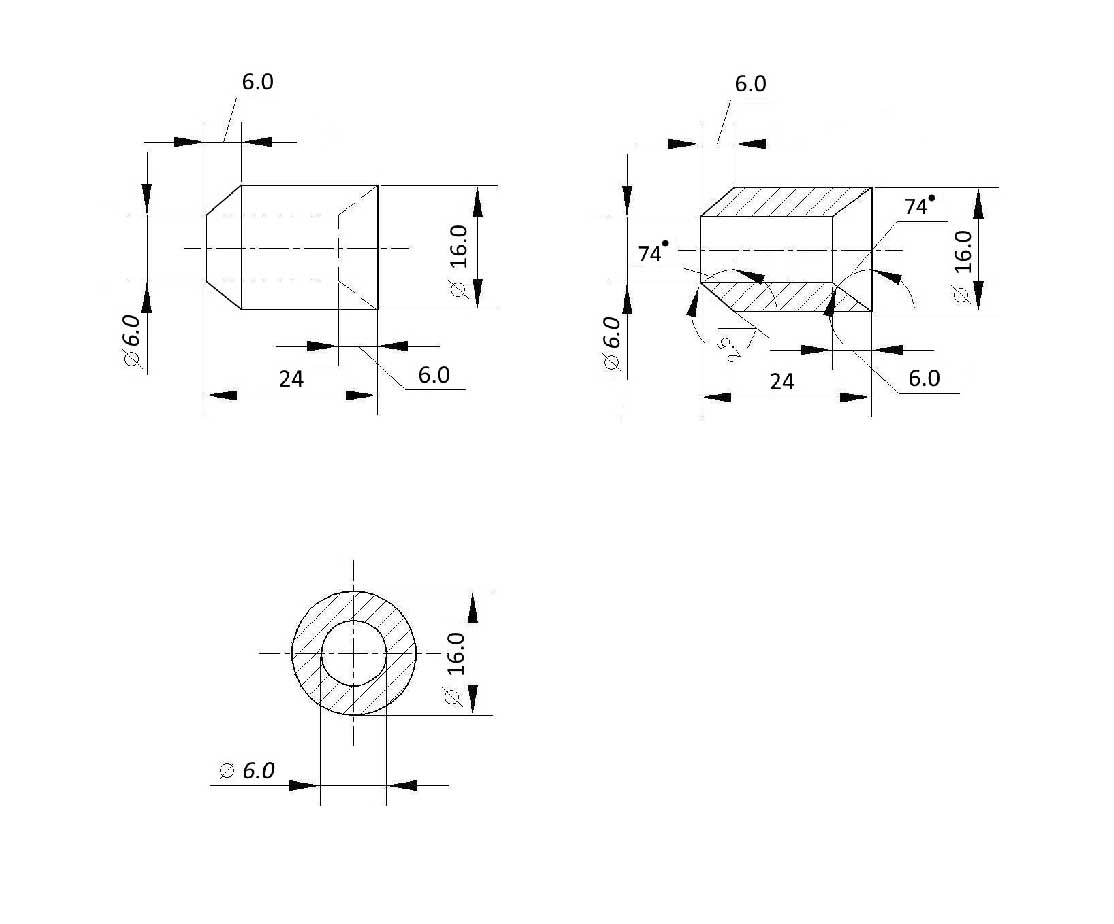

КАТАЛОГ ВТУЛОК
С ЦЕНАМИ И ЧЕРТЕЖАМИ
Типовые позиции, которые мы изготавливаем. Цена указана за единицу при серии от 50 шт.
Сертификаты на металл
Прайс-лист на втулки
| Операция при изготовлении втулок | Стоимость за единицу |
|---|---|
| Обточка наружной цилиндрической поверхности втулки | от 200 руб. |
| Расточка внутреннего отверстия втулки | от 260 руб. |
| Подрезка торцов, снятие фасок и галтелей | от 140 руб. |
| Нарезание метрической и дюймовой резьбы | от 200 руб. |
| Проточка канавок под стопорные кольца | от 100 руб. |
| Круглая шлифовка втулки до IT6, Ra 0,4 | от 380 руб. |
| Комплексная обработка втулки по чертежу | от 400 руб. |
Стоимость втулок в зависимости от объёма партии
Чем больше партия — тем ниже себестоимость одной втулки.
| Материал / объём партии | 50–200 шт. | 200–1000 шт. | от 1000 шт. |
|---|---|---|---|
| Сталь 45, 40Х, 20 | от 220 руб. | от 140 руб. | от 80 руб. |
| Нержавейка 12Х18Н10Т, AISI 304 | от 360 руб. | от 220 руб. | от 135 руб. |
| Бронза БрО10Ф1, БрАЖ9-4 | от 380 руб. | от 240 руб. | от 150 руб. |
| Латунь ЛС59-1, Л63 | от 270 руб. | от 170 руб. | от 100 руб. |
- Геометрии втулки, толщины стенки и количества обрабатываемых поверхностей
- Жёсткости допусков по чертежу (квалитет, шероховатость, соосность)
- Объёма партии и регулярности повторных заказов
- Необходимости дополнительной обработки (термичка, покрытие, полировка, запрессовка)
Расценки нормочаса при изготовлении втулок
| Категория работ | Ставка |
|---|---|
| Изготовление втулок на универсальных токарных ЧПУ-станках | от 1300 руб./час |
| Автоматы продольного точения (мелкая серия втулок) | от 1000 руб./час |
| Обработка бронзы и труднообрабатываемых сплавов | от 1900 руб./час |
| Срочный заказ втулок с приоритетной загрузкой | от 2300 руб./час |
НОМЕНКЛАТУРА ИЗГОТАВЛИВАЕМЫХ ВТУЛОК
Изготовление втулок на токарном станке с ЧПУ — это высокоточный процесс для соединения деталей, обеспечения соосности, снижения трения и защиты валов от износа. Втулки применяются в машиностроении, приборостроении, насосах, гидравлике и производстве подшипниковых узлов. Автоматизация процесса обеспечивает стабильное качество при тиражах от нескольких десятков до сотен тысяч штук.
Типовые виды втулок
- Втулки скольжения: гладкие, с буртиком, с канавками для смазки, биметаллические.
- Втулки переходные: с разными внутренними и наружными диаметрами, с резьбой на концах.
- Втулки дистанционные: для точной фиксации деталей по длине, с жёсткими допусками по торцам.
- Втулки направляющие: для колонн штампов, кондукторов, пресс-форм с точностью IT6–IT7.

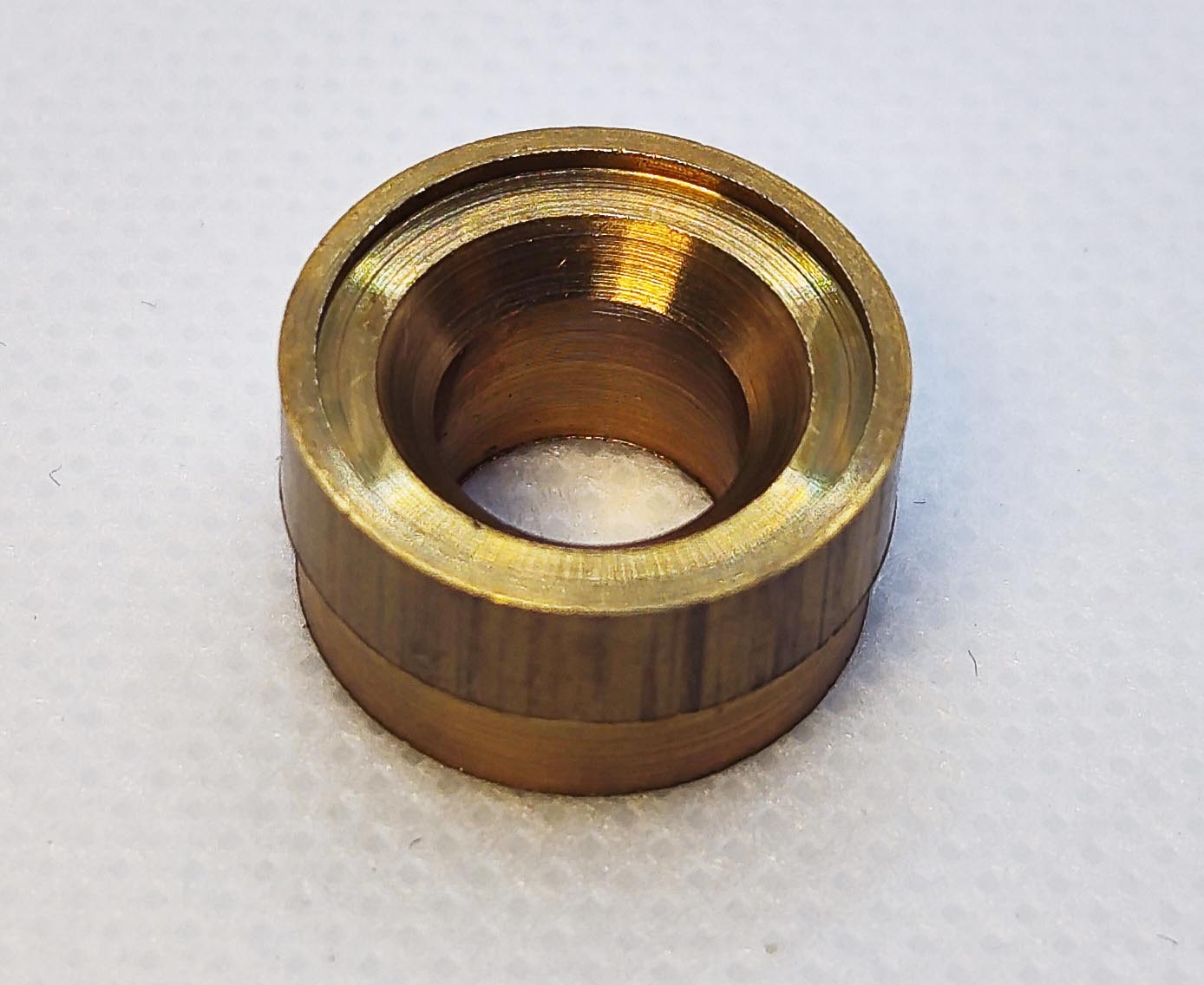

- Втулки бронзовые и латунные: подшипниковые, с полировкой и точной посадкой.
- Втулки из полимеров: фторопласт, капролон, полиамид — для узлов без смазки.
Отрасли применения и параметры качества
Втулки востребованы в машиностроении, приборостроении, насосостроении, нефтегазовом оборудовании и медицинской технике. Мы контролируем:
- Размерные допуски от IT6 до IT10 в зависимости от назначения втулки.
- Геометрию: соосность, цилиндричность, биение, перпендикулярность торцов.
- Шероховатость поверхностей до Ra 0,4 мкм на посадочных местах под вал.
- Трассируемость материала: сертификат с номером плавки к каждой партии.
Нужна втулка нестандартной формы? Пришлите чертёж или 3D-модель — технолог бесплатно проанализирует возможность изготовления на нашем парке ЧПУ и подготовит коммерческое предложение в течение суток.
ПАРК ТОКАРНЫХ СТАНКОВ ДЛЯ ИЗГОТОВЛЕНИЯ ВТУЛОК
Производство оснащено токарными автоматами продольного и поперечного точения с системами ЧПУ Fanuc, Siemens и Mitsubishi. Изготавливаем втулки как из собственного материала, так и из давальческого сырья заказчика.
ТОКАРНЫЕ АВТОМАТЫ ПРОДОЛЬНОГО ТОЧЕНИЯ
Специализированные станки для мелких и средних втулок диаметром до 32 мм из прутка. Высокая скорость съёма материала, автоматическая подача заготовки, минимальное время переналадки между партиями втулок.
УНИВЕРСАЛЬНЫЕ ТОКАРНЫЕ ЦЕНТРЫ
Станки с наклонной станиной и приводным инструментом. Изготовление втулок диаметром до 500 мм и длиной до 1500 мм за одну установку. Живые центры, осевой инструмент, C-ось для сверления и фрезеровки пазов.
КОМПАНИЯ В ЦИФРАХ
Предприятие готово закрыть вашу потребность во втулках. Мы берём на себя весь цикл: от анализа чертежа и подбора материала до упаковки готовой партии втулок и отгрузки транспортной компанией. Вы получаете комплект изделий с полным пакетом документов.
- * Технологический аудит чертежа втулки. Бесплатно оценим технологичность конструкции и предложим правки, снижающие трудоёмкость на 15–20%.
- * Быстрая переналадка. Смена программы и инструмента на ЧПУ-станке занимает от 30 минут — запускаем новую позицию втулок в тот же день.
- * Прозрачная калькуляция. Разбиваем стоимость на материалы, машинное время и постобработку — вы видите, за что платите.
ПОРЯДОК ЗАКАЗА ВТУЛОК

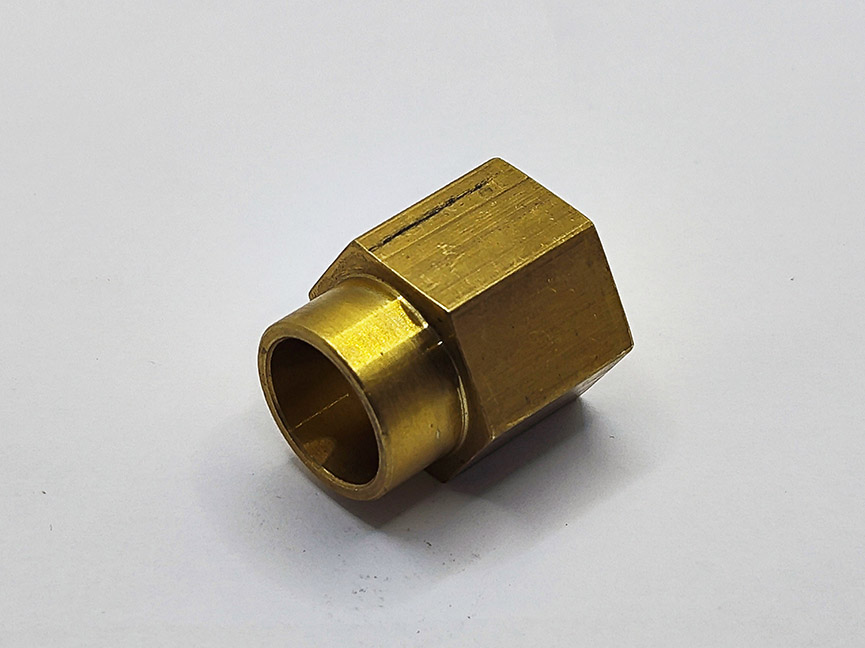

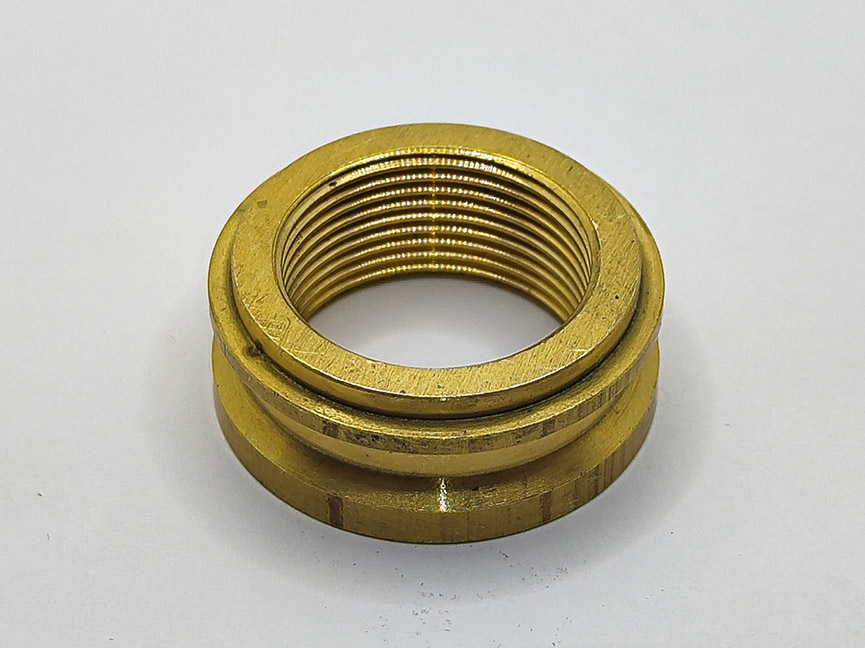

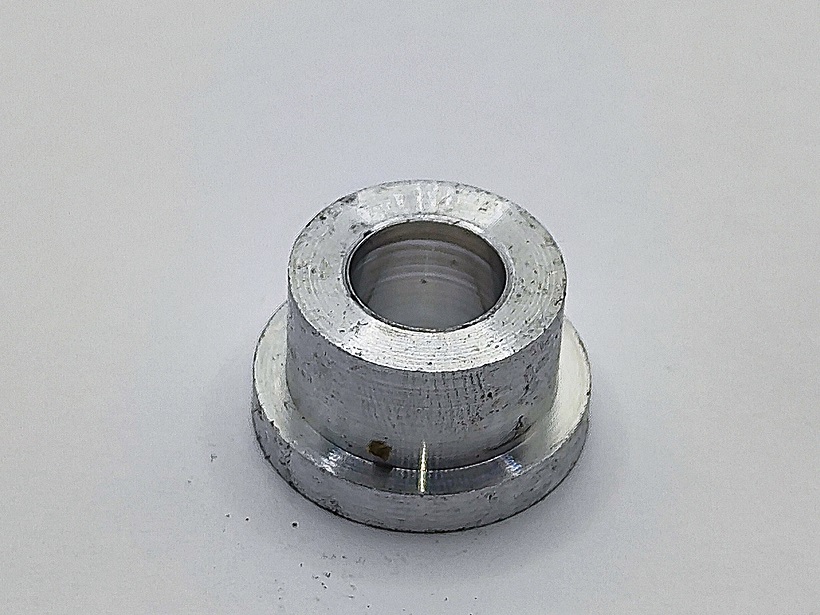

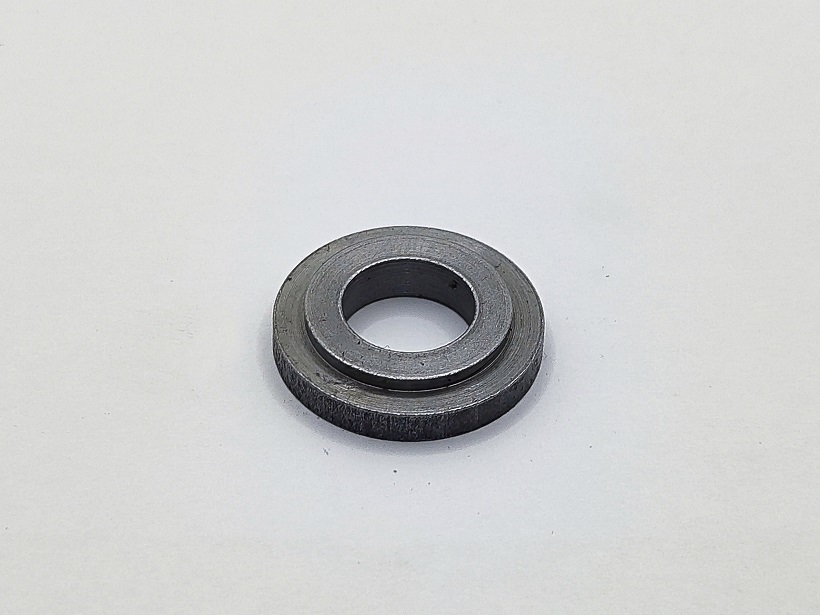

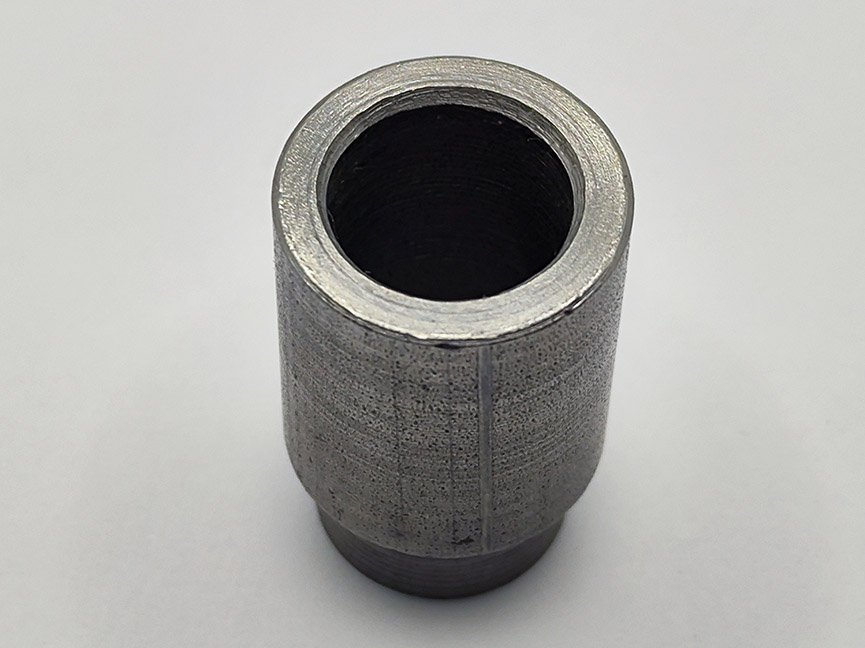

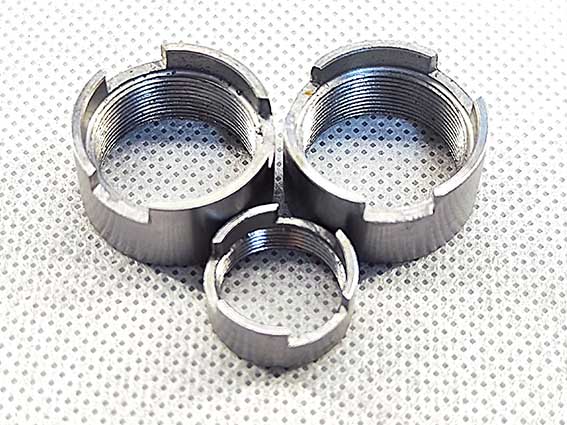

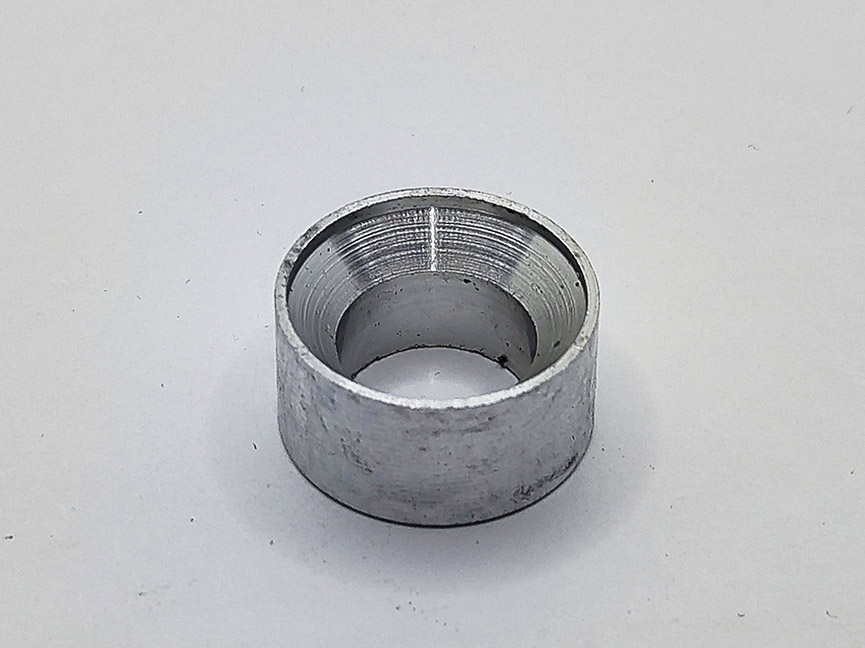

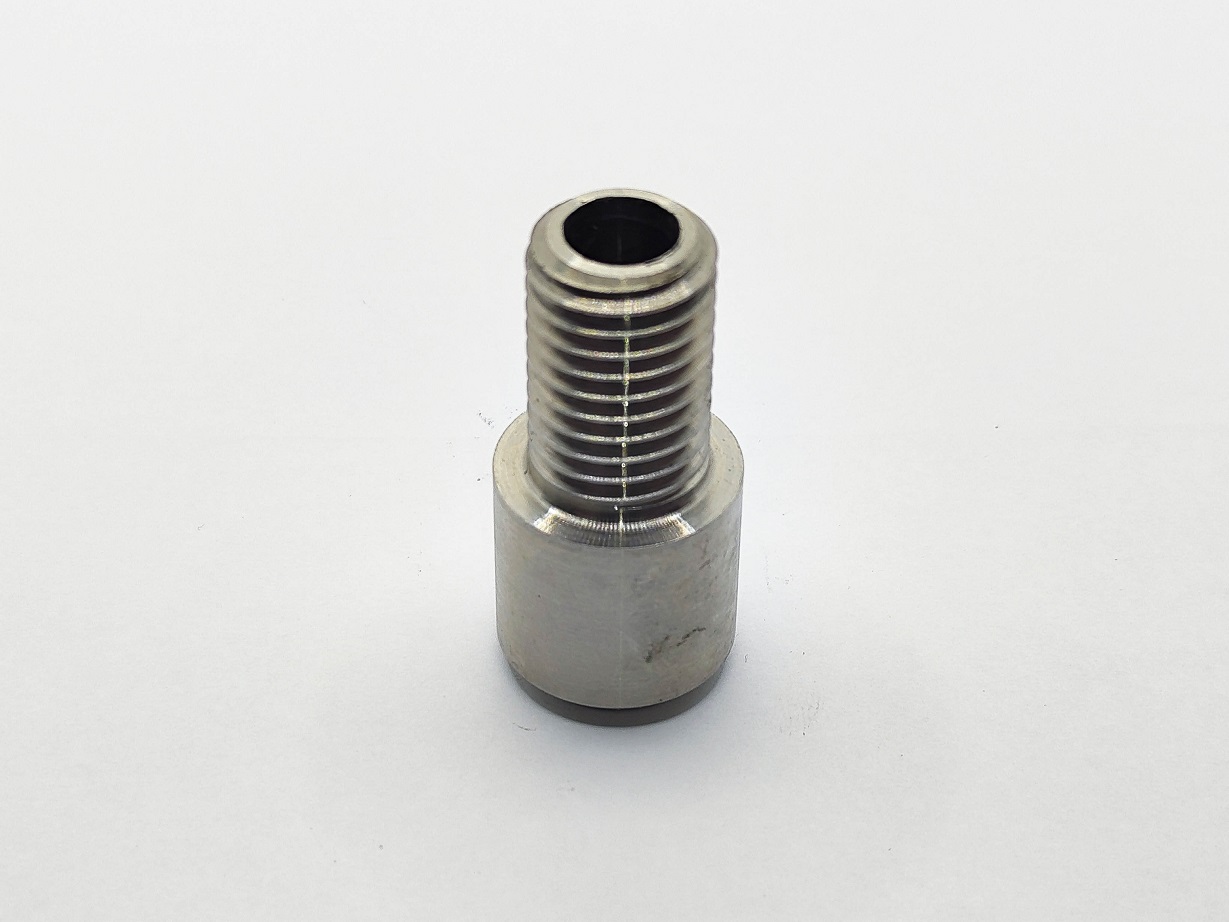

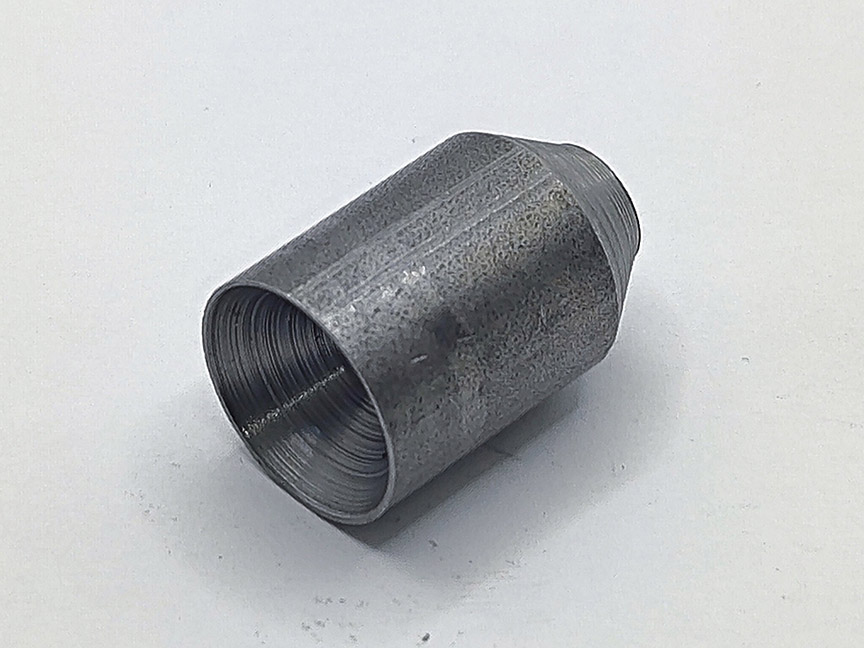

ПРИМЕРЫ ИЗГОТОВЛЕННЫХ ВТУЛОК
ВОПРОСЫ ПО ИЗГОТОВЛЕНИЮ ВТУЛОК
На универсальных токарных центрах с ЧПУ мы обрабатываем втулки диаметром до 500 мм и длиной до 1500 мм. Для мелких серийных втулок применяются автоматы продольного точения — в них используется пруток диаметром до 32 мм, что оптимально для массового производства втулок скольжения, вкладышей, дистанционных колец.
Если ваша втулка превышает указанные габариты — рекомендуем страницу токарно-карусельной обработки, где работают станки с диаметром планшайбы до 4000 мм.
Стандартная точность наших токарных станков с ЧПУ соответствует квалитетам IT6–IT8 по ГОСТ 25347. После шлифовки и хонинговки достигаем IT5–IT6.
- Размерная точность: допуск от 0,005 до 0,05 мм в зависимости от диаметра втулки.
- Шероховатость: Ra 0,4–3,2 мкм в зависимости от материала и режима резания.
- Геометрия: соосность внутреннего и наружного диаметров до 0,01 мм, цилиндричность в пределах IT7.
Для ответственных втулок скольжения под вал мы проводим 100% контроль внутреннего диаметра калибрами-пробками и индикаторными нутромерами с занесением результатов в протокол.
Минимальная партия зависит от сложности и габаритов втулки:
- Единичное производство: принимаем заказы от 1 штуки для уникальных втулок и опытных образцов.
- Мелкая серия: от 50 штук — оптимально для универсальных токарных центров.
- Массовое производство: от 500 штук на автоматах продольного точения, где себестоимость втулки минимальна.
Для опытных образцов втулок срок изготовления составляет от 3 рабочих дней после утверждения чертежа и наличия материала на складе.
Мы работаем со всеми распространёнными форматами технической документации:
- 2D-чертежи: PDF, DWG, DXF с полным комплектом размеров, допусков и шероховатостей.
- 3D-модели: STEP (.stp), IGES (.igs), STL, native-форматы SolidWorks, Kompas-3D, Inventor.
- Технические задания: дополнительные требования к материалу, термообработке, покрытию втулок.
Если у вас есть только эскиз или образец втулки — наш технолог бесплатно подготовит рабочий чертёж и согласует с вами все параметры.
Да, мы принимаем давальческое сырьё — пруток, трубы, поковки, отливки. Условия сотрудничества:
- Входной контроль вашего материала с проверкой твёрдости и геометрии.
- Ответственное хранение на нашем складе в течение всего цикла производства втулок.
- Фиксация остатков и возврат обрезков по вашему требованию.
- Все условия прописываются в договоре подряда.
Если собственного материала нет — подберём и закупим нужный сплав самостоятельно по ценам поставщика с предоставлением сертификатов.
После токарной обработки втулок на ЧПУ мы предлагаем полный цикл сопутствующих операций:
- Термическая обработка: закалка, отпуск, цементация, азотирование — по договорённости с профильными партнёрами.
- Шлифовка и хонинговка: внутренняя и наружная для достижения точности IT5–IT6 и Ra 0,4.
- Гальванические покрытия: цинкование, хромирование, никелирование, оксидирование втулок.
- Запрессовка: установка втулок в корпусные детали заказчика с контролем натяга.
- Маркировка: лазерная или ударная с указанием партии, материала, логотипа.
Комплексный подход позволяет получить готовые втулки без передачи между подрядчиками.
Повторяемость — ключевое преимущество токарной обработки втулок с ЧПУ. Мы достигаем её за счёт:
- Фиксированной УП: управляющая программа сохраняется и не меняется в течение всей партии втулок.
- Контроля износа инструмента: автоматическая компенсация износа резцов через систему измерения.
- Периодического контроля: каждые 25–50 втулок оператор проверяет ключевые размеры микрометром, калибрами-пробками и нутромерами.
- Стабильного закрепления: гидравлические патроны и цанги обеспечивают одинаковое базирование каждой заготовки.
Благодаря этому тысячная втулка в партии идентична первой — разброс размеров находится в пределах микрона.
Сроки зависят от объёма партии и сложности втулки:
- Единичные образцы: 3–5 рабочих дней после утверждения чертежа.
- Мелкая серия (50–200 шт.): 7–14 рабочих дней.
- Средняя серия (200–1000 шт.): 14–21 рабочий день.
- Массовое производство (от 1000 шт.): сроки обсуждаются индивидуально, обычно 3–5 недель.
Для срочных заказов втулок предусмотрен режим приоритетной загрузки с доплатой 30–50% к базовой ставке нормочаса.
СОПУТСТВУЮЩИЕ УСЛУГИ ПРОИЗВОДСТВА
ФРЕЗЕРНЫЕ РАБОТЫ
Паз, лыски, фрезеровка граней на втулках. 3- и 4-осевая обработка по чертежам заказчика.
НАРЕЗКА РЕЗЬБЫ И ШЛИЦЕВ
Метрическая, дюймовая, трапецеидальная резьба. Шлицевые втулки с эвольвентным и прямобочным профилем.
ВНУТРЕННЯЯ И КРУГЛАЯ ШЛИФОВКА
Чистовая обработка отверстий и наружных поверхностей втулок для достижения точности IT5–IT6 и Ra 0,4–0,8 мкм.
СПЕЦКРЕПЁЖ ПО ЧЕРТЕЖАМ
Нестандартные болты, винты, шпильки, штифты. Мелкие и средние серии с полным пакетом документов для ОТК.
