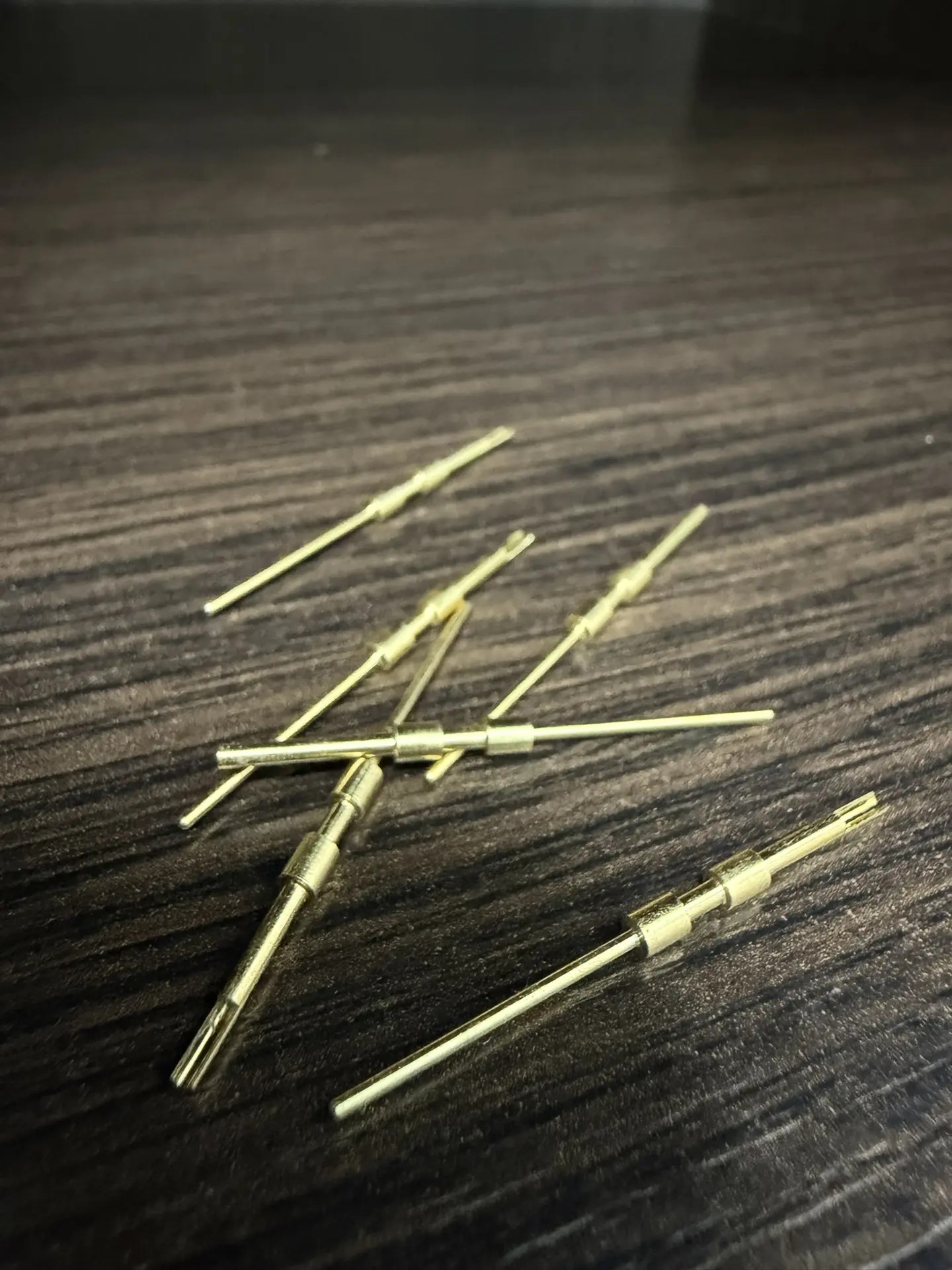

Изготовление осей под заказ
Токарные автоматы продольного и поперечного точения с ЧПУ. Стабильная геометрия в серии, точность до IT6, при необходимости — шлифовка до Ra 0,4 и термообработка. Протоколы замеров и сертификаты на материал.
ПРЕИМУЩЕСТВА
ИЗГОТОВЛЕНИЯ ОСЕЙ ИЗ МЕТАЛЛА
ПОВТОРЯЕМОСТЬ
В СЕРИИ
Управляющая программа не меняется на протяжении всей партии. Каждая ось повторяет первую с точностью до микрона — критично для подшипниковых посадок.
ГАРАНТИЯ НА ПАРТИЮ
При браке по нашей вине — бесплатная переделка осей и компенсация транспортных расходов заказчика.
ПАСПОРТ НА МАТЕРИАЛ
К каждой партии осей прилагаем сертификаты на пруток, протоколы замеров и заключение ОТК.
СРОКИ В ДОГОВОРЕ
Фиксируем дату отгрузки осей в спецификации. За просрочку по нашей вине — штрафные санкции за каждый день.
МАСШТАБИРОВАНИЕ
Увеличим объём партии осей в 2–3 раза без потери качества. Парк станков держит резерв мощностей.
ОТРАСЛИ ПРИМЕНЕНИЯ ОСЕЙ
Изготавливаем оси и валы для предприятий из разных отраслей промышленности:
Машиностроение
Оси и валы для узлов станков, редукторов, конвейеров и промышленного оборудования.
Приборостроение
Точные оси и валики для измерительных приборов, электроники, оптико-механических узлов.
Насосы и гидравлика
Валы насосов, роторы, оси поршневых групп с точными посадочными поверхностями.
Нефтегазовая отрасль
Нержавеющие оси и валы для арматуры, запорных узлов, оборудования в агрессивных средах.
Медицинская техника
Оси из нержавейки и титана для хирургических инструментов и диагностического оборудования.
Авиастроение
Лёгкие алюминиевые и титановые оси для бортовых систем, шасси, элементов интерьера.
Автомобилестроение
Серийные оси для тормозных систем, подвески, рулевого управления — тиражи от 1000 шт.
Робототехника
Точные шлифованные оси для шарниров, манипуляторов и приводов промышленных роботов.
МАТЕРИАЛЫ ДЛЯ ИЗГОТОВЛЕНИЯ ОСЕЙ
Подбираем материал под назначение оси — от конструкционной стали до титана и жаропрочных сплавов:
КАТАЛОГ ОСЕЙ
С ЦЕНАМИ И ЧЕРТЕЖАМИ
Типовые позиции, которые мы изготавливаем. Цена указана за единицу при серии от 50 шт.
Сертификаты на металл
Прайс-лист на оси и валы
| Операция при изготовлении осей | Стоимость за единицу |
|---|---|
| Обточка наружной цилиндрической поверхности оси | от 200 руб. |
| Точение ступеней и буртиков оси | от 250 руб. |
| Подрезка торцов, снятие фасок и галтелей | от 140 руб. |
| Нарезание метрической и дюймовой резьбы на оси | от 200 руб. |
| Фрезеровка шпоночного паза на оси | от 320 руб. |
| Круглая шлифовка оси до IT6, Ra 0,4 | от 380 руб. |
| Комплексная обработка оси по чертежу | от 420 руб. |
Стоимость осей в зависимости от объёма партии
Чем больше партия — тем ниже себестоимость одной оси.
| Материал / объём партии | 50–200 шт. | 200–1000 шт. | от 1000 шт. |
|---|---|---|---|
| Сталь 45, 40Х, 20 | от 230 руб. | от 145 руб. | от 85 руб. |
| Нержавейка 12Х18Н10Т, AISI 304 | от 370 руб. | от 230 руб. | от 140 руб. |
| Алюминий Д16Т, АМг6, АД31 | от 200 руб. | от 125 руб. | от 75 руб. |
| Титан ВТ6, ОТ4, ВТ1-0 | от 890 руб. | от 620 руб. | от 450 руб. |
- Геометрии оси, количества ступеней и обрабатываемых поверхностей
- Жёсткости допусков по чертежу (квалитет, шероховатость, биение)
- Необходимости шлифовки, термообработки, покрытия, полировки
- Объёма партии и регулярности повторных заказов
Расценки нормочаса при изготовлении осей
| Категория работ | Ставка |
|---|---|
| Изготовление осей на универсальных токарных ЧПУ-станках | от 1300 руб./час |
| Автоматы продольного точения (мелкая серия осей) | от 1000 руб./час |
| Обработка труднообрабатываемых сплавов (титан, жаропрочка) | от 1900 руб./час |
| Срочный заказ осей с приоритетной загрузкой | от 2300 руб./час |
НОМЕНКЛАТУРА ИЗГОТАВЛИВАЕМЫХ ОСЕЙ
Изготовление осей на токарном станке с ЧПУ — это высокоточный процесс для передачи крутящего момента, фиксации деталей и обеспечения соосности узлов. Оси и валы применяются в машиностроении, приборостроении, насосах, редукторах и металлообрабатывающем оборудовании. Автоматизация процесса обеспечивает стабильное качество при тиражах от нескольких десятков до сотен тысяч штук.
Типовые виды осей и валов
- Оси цилиндрические: гладкие, с буртиком, с резьбой на концах, с лысками.
- Оси ступенчатые: с посадочными поверхностями под подшипники, шкивы, зубчатые колёса.
- Оси со шпоночным пазом: с призматической шпонкой, с сегментной шпонкой, с фрезерованными площадками.
- Шлифованные оси: с точностью IT5–IT6, с шероховатостью Ra 0,2–0,4 мкм под подшипник.
- Оси из нержавейки и титана: для агрессивных сред, медицинской техники, авиации.
Контроль качества осей
Оси и валы востребованы в машиностроении, автомобильной промышленности, насосостроении, нефтегазовом оборудовании и медицинской технике. Мы контролируем:
- Размерные допуски от IT6 до IT10 в зависимости от назначения оси.
- Геометрию: соосность, цилиндричность, биение, перпендикулярность торцов.
- Шероховатость поверхностей до Ra 0,4 мкм на посадочных местах под подшипники.
- Трассируемость материала: сертификат с номером плавки к каждой партии.
Нужна ось нестандартной формы? Пришлите чертёж или 3D-модель — технолог бесплатно проанализирует возможность изготовления на нашем парке ЧПУ и подготовит коммерческое предложение в течение суток.
ПАРК ТОКАРНЫХ СТАНКОВ ДЛЯ ИЗГОТОВЛЕНИЯ ОСЕЙ
Производство оснащено токарными автоматами продольного и поперечного точения с системами ЧПУ Fanuc, Siemens и Mitsubishi. Изготавливаем оси как из собственного материала, так и из давальческого сырья заказчика.
ТОКАРНЫЕ АВТОМАТЫ ПРОДОЛЬНОГО ТОЧЕНИЯ
Специализированные станки для мелких и средних осей диаметром до 32 мм из прутка. Высокая скорость съёма материала, автоматическая подача заготовки, минимальное время переналадки между партиями осей.
УНИВЕРСАЛЬНЫЕ ТОКАРНЫЕ ЦЕНТРЫ
Станки с наклонной станиной и приводным инструментом. Изготовление осей диаметром до 500 мм и длиной до 1500 мм за одну установку. Живые центры, осевой инструмент, C-ось для сверления и фрезеровки шпоночных пазов.
КОМПАНИЯ В ЦИФРАХ
Предприятие готово закрыть вашу потребность в осях. Мы берём на себя весь цикл: от анализа чертежа и подбора материала до упаковки готовой партии осей и отгрузки транспортной компанией. Вы получаете комплект изделий с полным пакетом документов.
- * Технологический аудит чертежа оси. Бесплатно оценим технологичность конструкции и предложим правки, снижающие трудоёмкость на 15–20%.
- * Быстрая переналадка. Смена программы и инструмента на ЧПУ-станке занимает от 30 минут — запускаем новую позицию осей в тот же день.
- * Прозрачная калькуляция. Разбиваем стоимость на материалы, машинное время и постобработку — вы видите, за что платите.
ПОРЯДОК ЗАКАЗА ОСЕЙ
ПРИМЕРЫ ИЗГОТОВЛЕННЫХ ОСЕЙ
ВОПРОСЫ ПО ИЗГОТОВЛЕНИЮ ОСЕЙ
На универсальных токарных центрах с ЧПУ мы обрабатываем оси диаметром до 500 мм и длиной до 1500 мм. Для мелких серийных осей применяются автоматы продольного точения — в них используется пруток диаметром до 32 мм, что оптимально для массового производства осей, валиков, штифтов.
Если ваша ось превышает указанные габариты — рекомендуем страницу токарно-карусельной обработки, где работают станки с диаметром планшайбы до 4000 мм.
Стандартная точность наших токарных станков с ЧПУ соответствует квалитетам IT6–IT8 по ГОСТ 25347. После шлифовки достигаем IT5–IT6.
- Размерная точность: допуск от 0,005 до 0,05 мм в зависимости от диаметра оси.
- Шероховатость: Ra 0,4–3,2 мкм в зависимости от материала и режима резания.
- Геометрия: биение до 0,01 мм, соосность и цилиндричность в пределах IT7.
Для ответственных осей под подшипники мы проводим 100% контроль ключевых размеров с занесением результатов в протокол.
Минимальная партия зависит от сложности и габаритов оси:
- Единичное производство: принимаем заказы от 1 штуки для уникальных осей и опытных образцов.
- Мелкая серия: от 50 штук — оптимально для универсальных токарных центров.
- Массовое производство: от 500 штук на автоматах продольного точения, где себестоимость оси минимальна.
Для опытных образцов осей срок изготовления составляет от 3 рабочих дней после утверждения чертежа и наличия материала на складе.
Мы работаем со всеми распространёнными форматами технической документации:
- 2D-чертежи: PDF, DWG, DXF с полным комплектом размеров, допусков и шероховатостей.
- 3D-модели: STEP (.stp), IGES (.igs), STL, native-форматы SolidWorks, Kompas-3D, Inventor.
- Технические задания: дополнительные требования к материалу, термообработке, покрытию осей.
Если у вас есть только эскиз или образец оси — наш технолог бесплатно подготовит рабочий чертёж и согласует с вами все параметры.
Да, мы принимаем давальческое сырьё — пруток, поковки, отливки. Условия сотрудничества:
- Входной контроль вашего материала с проверкой твёрдости и геометрии.
- Ответственное хранение на нашем складе в течение всего цикла производства осей.
- Фиксация остатков и возврат обрезков по вашему требованию.
- Все условия прописываются в договоре подряда.
Если собственного материала нет — подберём и закупим нужный сплав самостоятельно по ценам поставщика с предоставлением сертификатов.
После токарной обработки осей на ЧПУ мы предлагаем полный цикл сопутствующих операций:
- Термическая обработка: закалка, отпуск, цементация, азотирование — по договорённости с профильными партнёрами.
- Шлифовка: круглая и плоская для достижения точности IT5–IT6 и Ra 0,4.
- Гальванические покрытия: цинкование, хромирование, никелирование, оксидирование осей.
- Маркировка: лазерная или ударная с указанием партии, материала, логотипа.
Комплексный подход позволяет получить готовые оси без передачи между подрядчиками.
Повторяемость — ключевое преимущество токарной обработки осей с ЧПУ. Мы достигаем её за счёт:
- Фиксированной УП: управляющая программа сохраняется и не меняется в течение всей партии осей.
- Контроля износа инструмента: автоматическая компенсация износа резцов через систему измерения.
- Периодического контроля: каждые 25–50 осей оператор проверяет ключевые размеры микрометром и калибрами.
- Стабильного закрепления: гидравлические патроны и люнеты обеспечивают одинаковое базирование каждой заготовки.
Благодаря этому тысячная ось в партии идентична первой — разброс размеров находится в пределах микрона.
Сроки зависят от объёма партии и сложности оси:
- Единичные образцы: 3–5 рабочих дней после утверждения чертежа.
- Мелкая серия (50–200 шт.): 7–14 рабочих дней.
- Средняя серия (200–1000 шт.): 14–21 рабочий день.
- Массовое производство (от 1000 шт.): сроки обсуждаются индивидуально, обычно 3–5 недель.
Для срочных заказов осей предусмотрен режим приоритетной загрузки с доплатой 30–50% к базовой ставке нормочаса.
СОПУТСТВУЮЩИЕ УСЛУГИ ПРОИЗВОДСТВА
ФРЕЗЕРНЫЕ РАБОТЫ
Шпоночные пазы, лыски, фрезеровка граней на осях. 3- и 4-осевая обработка по чертежам заказчика.
НАРЕЗКА ШЛИЦЕВ
Изготовление шлицевых валов и осей с эвольвентным и прямобочным профилем. Контроль по калибрам.
КРУГЛАЯ И ПЛОСКАЯ ШЛИФОВКА
Чистовая обработка осей, валов, втулок для достижения точности IT5–IT6 и шероховатости Ra 0,4–0,8 мкм.
СПЕЦКРЕПЁЖ ПО ЧЕРТЕЖАМ
Нестандартные болты, винты, шпильки, штифты. Мелкие и средние серии с полным пакетом документов для ОТК.
