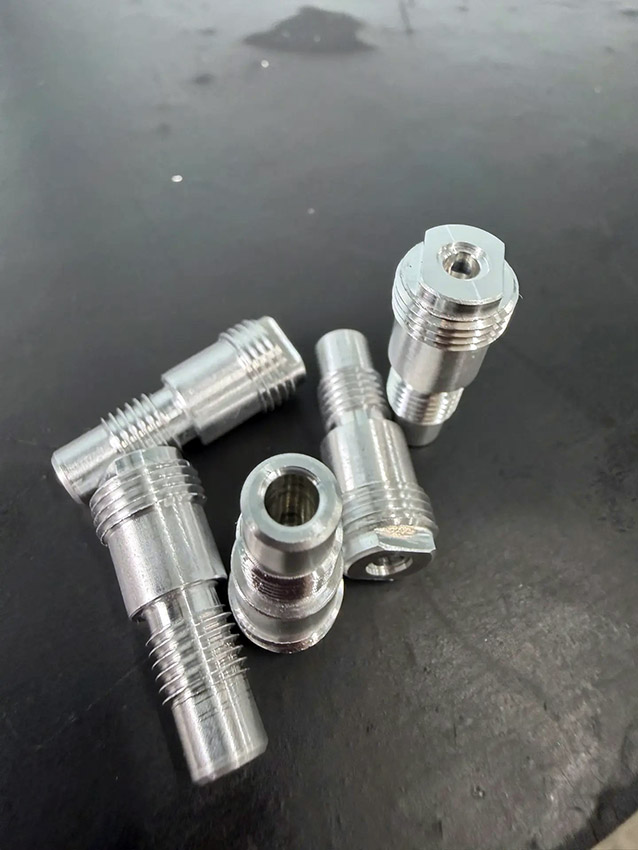

Токарное изготовление ниппелей под заказ
Токарные автоматы продольного и поперечного точения с ЧПУ. Изготавливаем ниппели под трубную, метрическую и дюймовую резьбу, под пайку и сварку, с шестигранником под ключ, уплотнительными канавками и конусами. Точность до IT6, протоколы замеров и сертификаты на материал — к каждой партии.
ПРЕИМУЩЕСТВА
ИЗГОТОВЛЕНИЯ НИППЕЛЕЙ ИЗ МЕТАЛЛА
ГЕРМЕТИЧНОСТЬ
В СЕРИИ
Управляющая программа не меняется на протяжении всей партии. Каждый ниппель повторяет первый по профилю резьбы, конусу под уплотнение и длине — соединение герметично без дополнительной подгонки.
ГАРАНТИЯ НА ПАРТИЮ
При браке по нашей вине — бесплатная переделка ниппелей и компенсация транспортных расходов заказчика. Работаем по договору подряда с фиксацией всех обязательств.
ПАСПОРТ НА МАТЕРИАЛ
К каждой партии ниппелей прилагаем сертификаты на пруток, протоколы замеров по резьбе и посадочным поверхностям и заключение ОТК. Материал прослеживается до номера плавки.
СРОКИ В ДОГОВОРЕ
Фиксируем дату отгрузки ниппелей в спецификации. За просрочку по нашей вине — штрафные санкции за каждый рабочий день. Прозрачное планирование загрузки автоматов.
МАСШТАБИРОВАНИЕ
Увеличим объём партии ниппелей в 2–3 раза без потери качества. Парк токарных автоматов с ЧПУ держит резерв мощностей под серийные заказы и повторные позиции.
ОТРАСЛИ ПРИМЕНЕНИЯ НИППЕЛЕЙ
Изготавливаем ниппели для гидравлики, сантехники, трубопроводной арматуры, пневматики и других отраслей промышленности Уральского региона:
Гидравлика и пневматика
Ниппели гидравлические для рукавов высокого давления (РВД), гидроцилиндров, гидрораспределителей и клапанных блоков предприятий уровня «Пневмостроймашина». Под резьбу М12×1,5, М14×1,5, М16×1,5 и конус 24° под уплотнение.
Сантехника и ЖКХ
Ниппели сантехнические латунные под трубную резьбу G½, G¾, G1 для смесителей, радиаторов, систем отопления и водоснабжения. Прямые и переходные ниппели для ремонтных бригад и обслуживания жилого фонда Челябинска и Екатеринбурга.
Нефтегазовая отрасль
Нержавеющие ниппели под муфтовые соединения насосно-компрессорных труб, запорной арматуры, манометров и уровнемеров. Резьбы NPT, BSPT, API LP, уплотнительные конусы и канавки под O-ring.
Тяжёлое машиностроение
Ниппели для смазочных систем, пневмолиний и гидроприводов карьерной техники, дробильно-размольного оборудования, прокатных станов предприятий Челябинска (ЧТЗ, Уралтрак) и Екатеринбурга (Уралмаш).
Приборостроение и пневмоавтоматика
Миниатюрные ниппели М5, М6, М8 для пневмораспределителей, дозаторов, датчиков давления и уровнемеров. Латунь и нержавейка, точность профиля резьбы до 6H, штуцерные соединения.
Автомобилестроение
Ниппели для тормозных систем, топливопроводов и пневмосистем грузовых автомобилей «Урал», автобусов и спецтехники. Латунь, сталь с гальваническим покрытием, серийные тиражи от 1000 шт.
Пищевая промышленность
Ниппели из нержавейки AISI 304 и AISI 316L под молочные и пищевые трубопроводы, CIP-мойку и разъёмные соединения. Полировка до Ra 0,8, без острых кромок и застойных зон.
Энергетика и отопление
Ниппели для систем отопления, котельного и теплообменного оборудования, компрессоров и насосов ТЭЦ и котельных Урала. Сталь и латунь, стойкость к температуре до 200 °C и давлению до 40 бар.
МАТЕРИАЛЫ ДЛЯ ИЗГОТОВЛЕНИЯ НИППЕЛЕЙ
Подбираем материал под назначение ниппеля — от латуни для сантехники до нержавейки для агрессивных сред:
Сертификаты на металл
Прайс-лист на изготовление ниппелей
| Операция при изготовлении ниппелей | Стоимость за единицу |
|---|---|
| Обточка наружной поверхности ниппеля | от 160 руб. |
| Сверление и расточка проходного канала ниппеля | от 190 руб. |
| Нарезание метрической, дюймовой и трубной резьбы | от 200 руб. |
| Фрезеровка шестигранника под ключ | от 170 руб. |
| Проточка конуса под уплотнение (24°, 60°) и канавок под O-ring | от 130 руб. |
| Подготовка концов под пайку или сварку | от 120 руб. |
| Комплексная обработка ниппеля по чертежу за один установ | от 290 руб. |
Стоимость ниппелей в зависимости от объёма партии
Чем больше партия — тем ниже себестоимость одного ниппеля.
| Материал / объём партии | 50–200 шт. | 200–1000 шт. | от 1000 шт. |
|---|---|---|---|
| Сталь 45, 40Х, 20 | от 180 руб. | от 110 руб. | от 65 руб. |
| Нержавейка 12Х18Н10Т, AISI 304 | от 320 руб. | от 195 руб. | от 115 руб. |
| Латунь ЛС59-1, Л63 | от 220 руб. | от 135 руб. | от 80 руб. |
| Алюминий Д16Т, АМг6, АД31 | от 160 руб. | от 95 руб. | от 55 руб. |
- Геометрии ниппеля, количества резьбовых участков, наличия шестигранника и конуса под уплотнение
- Жёсткости допусков по чертежу — квалитет точности резьбы, шероховатость, соосность проходного канала
- Объёма партии, регулярности повторных заказов и необходимости межоперационного контроля
- Необходимости дополнительной обработки — гальваническое покрытие (цинк, никель, хром), пассивация, полировка
Расценки нормочаса при изготовлении ниппелей
| Категория работ | Ставка |
|---|---|
| Изготовление ниппелей на универсальных токарных ЧПУ-станках | от 1200 руб./час |
| Автоматы продольного точения (мелкая и средняя серия ниппелей) | от 950 руб./час |
| Обработка труднообрабатываемых сплавов (титан, жаропрочные стали) | от 1800 руб./час |
| Срочный заказ ниппелей с приоритетной загрузкой оборудования | от 2200 руб./час |
ПАРК ТОКАРНЫХ СТАНКОВ ДЛЯ ИЗГОТОВЛЕНИЯ НИППЕЛЕЙ
Производство оснащено токарными автоматами продольного и поперечного точения с системами ЧПУ Fanuc, Siemens и Mitsubishi. Изготавливаем ниппели как из собственного материала, так и из давальческого сырья заказчика — прутка, трубы, поковок.
ТОКАРНЫЕ АВТОМАТЫ ПРОДОЛЬНОГО ТОЧЕНИЯ
Специализированные станки для мелких и средних ниппелей диаметром до 32 мм из прутка. Высокая скорость съёма материала, автоматическая подача заготовки, минимальное время переналадки между партиями сантехнических и гидравлических ниппелей. Осевой инструмент для сверления проходного канала за один установ.
УНИВЕРСАЛЬНЫЕ ТОКАРНЫЕ ЦЕНТРЫ
Станки с наклонной станиной и приводным инструментом для ниппелей диаметром до 500 мм и длиной до 1500 мм. Приводной инструмент для фрезеровки шестигранника под ключ, C-ось для сверления поперечных отверстий и обработки канавок под O-ring.
КОМПАНИЯ В ЦИФРАХ
Предприятие готово закрыть вашу потребность в ниппелях под заказ. Мы берём на себя весь цикл: от анализа чертежа и подбора материала до упаковки готовой партии ниппелей и отгрузки транспортной компанией. Вы получаете комплект изделий с полным пакетом документов — паспорт на материал, протоколы замеров по резьбе и посадочным поверхностям и заключение ОТК.
- * Технологический аудит чертежа ниппеля. Бесплатно оценим технологичность резьбы и конуса под уплотнение, проверим доступность проходного канала и предложим правки, снижающие трудоёмкость на 15–20% без потери герметичности соединения.
- * Быстрая переналадка оборудования. Смена управляющей программы и инструмента на токарном автомате с ЧПУ занимает от 30 минут — запускаем новую позицию ниппелей в тот же день.
- * Прозрачная калькуляция. Разбиваем стоимость на материалы, машинное время и постобработку (покрытие, пассивация) — вы видите, за что платите. Никаких скрытых наценок и дополнительных сборов.
ПОРЯДОК ЗАКАЗА НИППЕЛЕЙ
ПРИМЕРЫ ИЗГОТОВЛЕННЫХ ДЕТАЛЕЙ
ВОПРОСЫ ПО ИЗГОТОВЛЕНИЮ НИППЕЛЕЙ
Мы изготавливаем все основные виды ниппелей по чертежам заказчика:
- Сантехнические ниппели: прямые и переходные под трубную резьбу G½, G¾, G1, с шестигранником под ключ, из латуни ЛС59-1 и Л63.
- Гидравлические ниппели: под резьбу М12×1,5, М14×1,5, М16×1,5 и конус 24° под уплотнение, для РВД и гидроцилиндров.
- Переходные ниппели: с разной резьбой на концах (метрика-дюйм, метрика-трубная, BSP-NPT).
- Ниппели под пайку и сварку: с подготовленными концами под соединение с трубой.
- Ниппели с уплотнительными канавками: под O-ring, для герметичных соединений в пневматике и гидравлике.
Если вашего типа ниппеля нет в списке — пришлите чертёж или 3D-модель, изготовим по вашей конструкции.
Стандартная точность наших токарных станков с ЧПУ соответствует квалитетам IT6–IT8 по ГОСТ 25347. Для ниппелей это означает:
- Точность профиля резьбы: 6H для внутренней, 6g для наружной резьбы. Контроль резьбовыми калибрами (пробка, кольцо).
- Размерная точность: допуск от 0,005 до 0,05 мм по диаметру, длине и конусу под уплотнение.
- Шероховатость: Ra 0,8–3,2 мкм в зависимости от материала и режима резания. Для пищевых ниппелей — до Ra 0,4.
- Соосность проходного канала: в пределах IT7, что критично для стабильного потока рабочей среды.
Для гидравлических ниппелей проводим 100% контроль конуса под уплотнение и резьбы с занесением результатов в протокол.
Минимальная партия зависит от сложности и материала ниппеля:
- Единичное производство: принимаем заказы от 1 штуки для уникальных ниппелей и опытных образцов.
- Мелкая серия: от 50 штук — оптимально для универсальных токарных центров с ЧПУ.
- Массовое производство: от 500 штук на автоматах продольного точения, где себестоимость ниппеля минимальна.
Для опытных образцов ниппелей срок изготовления составляет от 3 рабочих дней после утверждения чертежа и наличия материала на складе.
Мы работаем со всеми распространёнными форматами технической документации:
- 2D-чертежи: PDF, DWG, DXF с полным комплектом размеров, допусков резьбы, шероховатостей и технических требований.
- 3D-модели: STEP (.stp), IGES (.igs), STL, native-форматы SolidWorks, Kompas-3D, Inventor.
- Технические задания: дополнительные требования к материалу, покрытию, пассивации и маркировке ниппелей.
Если у вас есть только образец ниппеля — наш технолог бесплатно обмерит его, снимет размеры и подготовит рабочий чертёж с профилем резьбы до запуска в производство.
Да, мы принимаем давальческое сырьё — пруток, трубу, поковки, литые заготовки. Условия сотрудничества при изготовлении ниппелей:
- Входной контроль вашего материала с проверкой твёрдости, геометрии, химического состава и обрабатываемости.
- Ответственное хранение на нашем складе в течение всего цикла производства ниппелей.
- Фиксация остатков и возврат обрезков по вашему требованию с оформлением акта.
- Все условия прописываются в договоре подряда с материальной ответственностью сторон.
Если собственного материала нет — подберём и закупим нужный сплав (латунь, сталь, нержавейку, бронзу) самостоятельно по ценам поставщика с предоставлением сертификатов качества.
После токарной обработки ниппелей на ЧПУ мы предлагаем полный цикл сопутствующих операций:
- Гальванические покрытия: цинкование, никелирование, хромирование — для защиты от коррозии и товарного вида.
- Пассивация: для нержавеющих сталей — повышение коррозионной стойкости.
- Полировка: для пищевых и медицинских ниппелей до Ra 0,4.
- Термическая обработка: закалка, отпуск — для ниппелей, работающих под высоким давлением.
- Маркировка: лазерная или ударная с указанием партии, материала, логотипа заказчика.
Комплексный подход позволяет получить готовые ниппели без передачи между подрядчиками — экономия времени и транспортных расходов.
Повторяемость резьбы и герметичность — ключевые параметры ниппелей. Мы достигаем их за счёт:
- Фиксированной управляющей программы: профиль резьбы и конус под уплотнение сохраняются и не меняются в течение всей партии ниппелей.
- Контроля износа резьбового инструмента: автоматическая компенсация износа метчиков и плашек, периодическая проверка калибрами.
- Периодического контроля: каждые 25–50 ниппелей оператор проверяет резьбу калибрами, длину и конус под уплотнение.
- Стабильного закрепления: гидравлические патроны и цанги обеспечивают одинаковое базирование каждой заготовки.
Благодаря этому тысячный ниппель в партии идентичен первому — соединение герметично без дополнительной подгонки и уплотнительных материалов.
Сроки зависят от объёма партии и сложности ниппеля:
- Единичные образцы: 3–5 рабочих дней после утверждения чертежа.
- Мелкая серия (50–200 шт.): 7–12 рабочих дней.
- Средняя серия (200–1000 шт.): 12–20 рабочих дней.
- Массовое производство (от 1000 шт.): сроки обсуждаются индивидуально, обычно 3–5 недель.
Для срочных заказов ниппелей предусмотрен режим приоритетной загрузки оборудования с доплатой 30–50% к базовой ставке нормочаса. Возможна поэтапная отгрузка партии по согласованному графику.
СОПУТСТВУЮЩИЕ УСЛУГИ ПРОИЗВОДСТВА
ФРЕЗЕРНЫЕ РАБОТЫ
Изготовление деталей со сложной пространственной геометрией: корпуса, пресс-формы, штампы, фланцы, кронштейны. 3- и 4-осевая обработка по чертежам заказчика на фрезерных станках с ЧПУ.
НАРЕЗКА ЗУБЧАТЫХ КОЛЁС
Изготовление цилиндрических и червячных шестерён, шлицевых валов, зубчатых венцов. Модуль от 0,5 до 10, точность степени 7–8 по ГОСТ для редукторов и приводов.
КРУГЛАЯ И ПЛОСКАЯ ШЛИФОВКА
Чистовая обработка валов, осей, втулок, ниппелей и посадочных поверхностей для достижения точности IT5–IT6 и шероховатости Ra 0,4–0,8 мкм.
СПЕЦКРЕПЁЖ ПО ЧЕРТЕЖАМ
Нестандартные болты, винты, шпильки, штуцеры, фитинги, гайки. Мелкие и средние серии с полным пакетом документов для ОТК, включая сертификаты на материал.
